Extra massafactor per 10 mm slag (g)
6
Extra gewicht per 10 mm slag (g)
21
Omgevingstemperatuur bereik
-20°C <> +80°C
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
131
Demping
P: elastische dempingsringen/-platen aan beide zijden
Cilinderboring (mm)
20
Cilinder vierkant (mm)
35,5
Diameter D5 (mm)
9
Afstand G (mm)
12
Hartafstand, montageboringen (mm)
22
EAN code
4052568087463
Festo artikelnr.
536241
Lengte behuizing (mm)
37

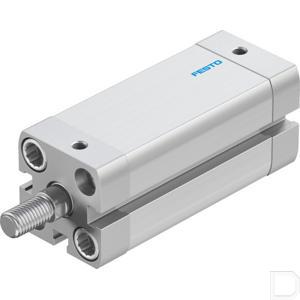

Fabrikant productnaam
ADN-20-50-A-P-A
Materiaal cover
Aluminium; Geanodiseerd
Materiaal cilinder vat
Gesmeed aluminium legering ; Glad geanodiseerd
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal afdichtingen
TPE-U(PUR)
Materiaal opmerking
RoHS conform
Wijze van bediening
Dubbelwerkend
Montage
Optioneel: ; met doorlopend gat; met inwendige draad (binnendraad); met accessoires
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
ADN-20-50-A-P-A
Buiten lengte (mm)
42,5
Eenheid
Per stuk
Zuigerstang diameter (mm)
10
Zuigerstang schroefdraad
M8
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
M5
Positie detectie
Voor nabijheidssensor
Norm
ISO 21287
Slaglengte
50
Theoretische kracht bij 6 bar, uitgaand (N)
188
Theoretische kracht bij 6 bar, ingaand (N)
141
Schroefdraadaansluiting
M5
Varianten
Enkelzijdige zuigerstang
Werkdruk min. max. (bar)
0,6 - 10
