Douane code
84.123.100
Land van oorsprong
CN
EAN code
4052568213381
Artikelnummer Festo
565807
Type

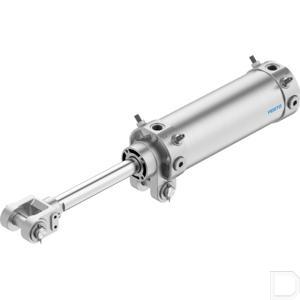

Scharniercilinder DW
Werking
dubbelwerkend
Constructieve opbouw
Zuiger:Zuigerstang met gaffelkop:Scharnierbevestiging aan de frontkap:Cilinderbuis
Zuiger-Ø
80 mm
Slag
150
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
G3/8
Positiedetectie
Voor naderingssensor
Demping
Pneumatische demping, aan beide kanten instelbaar
Dempingslengte
30
Bevestigingstype
met scharnierbevestiging aan de frontkap:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Alternatieve aansluitingen
Zie producttekening
Basisgewicht bij 0 mm slag
4185
Gewichtstoeslag per 10 mm slag
65
Bewogen massa bij 0 mm slag
1651
Toeslag verplaatste massa per 10 mm slag
39
Theoretische kracht bij 6 bar, uitgaand
3016
Theoretische kracht bij 6 bar, ingaand
2721
Impactenergie in de eindposities
1.8
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B2-L
Zuigerstangschroefdraad
M20x1,5
Materiaal schraper
Brons
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium kneedlegering:geanodiseerd
Materiaal deksel
Persgegoten aluminium:geanodiseerd
Materiaal zuigerstang
Veredeld staal:Hardverchroomd
Materiaal afdichtingen
NBR
Zuigerstangeinde
Uitwendige schroefdraad met gaffelkop
Materiaal gaffelkop
Gietstaal:Veredeld staal
Wijdte gaffelkop/scharnierbevestiging
28
Snelheidsregeling
Geïntegreerde smoringen aan beide zijden
