Naderingsschakelaar SDBT-BSW-1L-PU-W-0.3-N-M12

Merk Festo | Artikelnummer: SDBTBSW1LPUW03NM12

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 85.365.019

Land van oorsprong BG

EAN code 4052568265076

Artikelnummer Festo 2476855

Type Naderingsschakelaar SDBT

Omgevingstemperatuur -25:85

Gebaseerd op norm EN 60947-5-2

Bevestigingstype vastgeschroefd:Van bovenaf in groef plaatsbaar

Inbouwpositie Willekeurig

Productgewicht 23.3

Symbool 991153

CE-teken (zie conformiteitsverklaring) Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn

Kabellengte 0.3

Goedkeuring RCM Mark:c UL us - Listed (OL)

Beschermingsklasse IP65:IP68

Omgevingstemperatuur bij flexibele kabelplaatsing -5:80

Kortsluitingsbestendigheid ja

Polariteitsbescherming Voor alle elektrische aansluitingen

Functiereserve-indicatie LED oranje

Bouwvorm voor T-groef

Restrimpel 10 %

Materiaal-informatie RoHS conform

Bereik voor bedrijfsspanning DC 10:30

Max. schakelfrequentie 25

Max. aanhaalmoment 0.6

Bestendigheid tegen overbelasting ja

LABS-conformiteit VDMA24364-B2-L

Max. verplaatsingssnelheid 1

Gebruiksinstructie https://www.festo.com/Drive-Sensor-Overview

Materiaal stekkerbehuizing TPE-U(PU)

Herhaalnauwkeurigheid 0.2

Kabeleigenschap Bestand tegen lasspatten

Max. schakelvermogen DC in bevestigingskits 2.8

Testvoorwaarden leiding Buigwisselvastheid: conform Festo-norm:Testvoorwaarden op aanvraag

Bijzondere eigenschappen UV-bestendig:Oliebestendig:Lasveldvast:Bestand tegen lasspatten

Schakelgedrag tijdens de lasbewerking Uitgangssignaal bevriest

UKCA-teken (zie conformiteitsverklaring) volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften

Materiaal behuizing Epoxyhars:PA-versterkt:Hooggelegeerd roestvast staal

Materiaal schroefvergrendeling Messing, vernikkeld

Elektrische aansluiting 1, aansluittype Kabel met stekker

Elektrische aansluiting 1, aansluittechniek M12x1 A-gecodeerd conform EN 61076-2-101

Elektrische aansluiting 1, aantal polen/aders 3

Elektrische aansluiting 1, aansluitschema 995573

Elektrische aansluiting 1, bevestigingstype Schroefvergrendeling:draaibaar

Elektrische aansluiting 1, bevestigingstype Compatibel met schroefvergrendeling draaibaar/niet draaibaar

Kleur kabelmantel Grijs

Uitschakeltijd 25

Max. uitgangsstroom 100

Inschakeltijd 15

Kleur behuizing zwart

Inductieve veiligheidsbeschakeling aangepast aan MZ-, MY-, ME-spoelen

Reststroom 0.005

Schakeluitgang PNP

Functie schakelelement Maakcontact

Max. schakelvermogen DC 2.8

Spanningsval 1.5

Materiaal isolatiehuls PVC

Meetgrootheden positie

Meetprincipe Magnetoresistief

Storingsbestendig tegen magnetische velden ongevoelig voor AC-magneetvelden (50…60 Hz) < 200 mT:ongevoelig voor MFDC-magneetvelden (1000 Hz) < 200 mT:Afhankelijk van bouwtype ongevoelig voor permanente magneetvelden < Bon

Schakelstandindicator LED geel

Materiaal kabelmantel PVC, straalgekoppeld

Materiaal steekcontacten Messing vernikkeld en verguld

Minimale belastingsstroom 0

Nominale bedrijfsspanning DC 24

Uitgangsrichting aansluiting overlangs

Max. uitgangsstroom in bevestigingskits 100

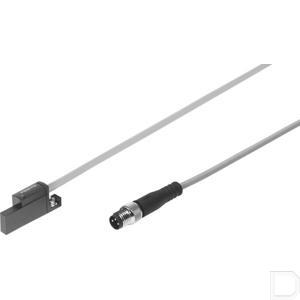

Naderingssensor SDBT-BSW

Productomschrijving: - Elektronische naderingssensor voor T-groef, van bovenaf in te voeren, lasveld-bestendig 50-60Hz AC en 1000Hz MFDC.

Productdetails: - Meetprincipe: magnetoresistief; - Lasveldvast; - Bestand tegen lasspatten; - Voor contactloze positiedetectie van de zuigerstang op pneumatische cilinders van Festo, in het bijzonder de DW/DWA/DWB/DWC-scharniercilinder voor AMI (automobiel- en toeleverancierindustrie); - Van bovenaf in de groef plaatsbaar, vastgeschroefd; - LED-indicatie van de schakeltoestand; - Kabellengte 0,3 ... 5 m
