Douane code
85.365.019
Land van oorsprong
BG
EAN code
4052568265007
Artikelnummer Festo
2427616
Type

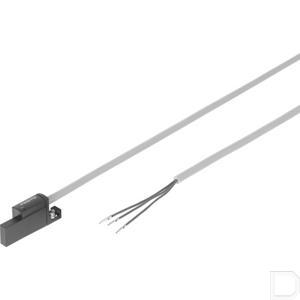

Naderingsschakelaar SDBT
Omgevingstemperatuur
-25:85
Gebaseerd op norm
EN 60947-5-2
Bevestigingstype
vastgeschroefd:Van bovenaf in groef plaatsbaar
Inbouwpositie
Willekeurig
Productgewicht
119.4
Symbool
991152
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Kabellengte
5
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP68
Omgevingstemperatuur bij flexibele kabelplaatsing
-5:80
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor alle elektrische aansluitingen
Functiereserve-indicatie
LED oranje
Bouwvorm
voor T-groef
Restrimpel
10 %
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
10:30
Max. schakelfrequentie
25
Max. aanhaalmoment
0.6
Bestendigheid tegen overbelasting
ja
LABS-conformiteit
VDMA24364-B2-L
Max. verplaatsingssnelheid
1
Gebruiksinstructie
https://www.festo.com/Drive-Sensor-Overview
Herhaalnauwkeurigheid
0.2
Kabeleigenschap
Bestand tegen lasspatten
Max. schakelvermogen DC in bevestigingskits
2.8
Testvoorwaarden leiding
Buigwisselvastheid: conform Festo-norm:Testvoorwaarden op aanvraag
Bijzondere eigenschappen
UV-bestendig:Oliebestendig:Lasveldvast:Bestand tegen lasspatten
Schakelgedrag tijdens de lasbewerking
Uitgangssignaal bevriest
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
Epoxyhars:PA-versterkt:Hooggelegeerd roestvast staal
Elektrische aansluiting 1, aansluittype
Kabel
Elektrische aansluiting 1, aansluittechniek
open einde
Elektrische aansluiting 1, aantal polen/aders
3
Kleur kabelmantel
Grijs
Uitschakeltijd
25
Max. uitgangsstroom
100
Inschakeltijd
15
Kleur behuizing
zwart
Inductieve veiligheidsbeschakeling
aangepast aan MZ-, MY-, ME-spoelen
Reststroom
0.005
Schakeluitgang
PNP
Functie schakelelement
Maakcontact
Max. schakelvermogen DC
2.8
Spanningsval
1.5
Adereinden
Draadeindhuls
Materiaal isolatiehuls
PVC
Meetgrootheden
positie
Meetprincipe
Magnetoresistief
Storingsbestendig tegen magnetische velden
ongevoelig voor AC-magneetvelden (50…60 Hz) < 200 mT:ongevoelig voor MFDC-magneetvelden (1000 Hz) < 200 mT:Afhankelijk van bouwtype ongevoelig voor permanente magneetvelden < Bon
Schakelstandindicator
LED geel
Materiaal kabelmantel
PVC, straalgekoppeld
Minimale belastingsstroom
0
Nominale bedrijfsspanning DC
24
Uitgangsrichting aansluiting
overlangs
Max. uitgangsstroom in bevestigingskits
100
