Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568113469
Artikelnummer Festo
19759
Type

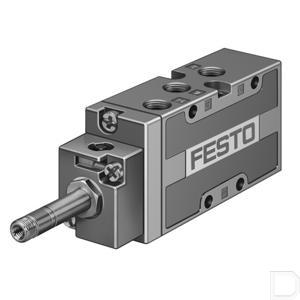

Magneetventiel MFH
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-5:40
Bevestigingstype
Naar keuze::Op PR-rail:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
0:10
Mediumtemperatuur
-10:60
Productgewicht
220
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991024
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
5
Stuurdruk
2:10
Pneumatische aansluiting 1
G1/8
Pneumatische aansluiting 2
G1/8
Pneumatische aansluiting 3
G1/8
Elektrische aansluiting
Via F-spoel, afzonderlijk te bestellen
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
750
b-waarde
0.34
C-waarde
3
Schakeltijd aan
10
Schakeltijd uit
30
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Negatieve overlapping
Pneumatische aansluiting 4
G1/8
Pneumatische aansluiting 5
G1/8
Aansluiting stuurlucht 14
G1/8
Aansluiting stuurluchtafvoer 84
M5
Opslagtemperatuur
-40:60
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
3
LABS-conformiteit
VDMA24364-B1/B2-L
Max. positieve testimpuls bij signaal 0
2200
Max. negatieve controle-impuls bij 1 signaal
3700
Bouwbreedte
26
Bedrijfsdruk
0:1
Stuurdruk MPa
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR:TPE-U(PU)
