Douane code
74.122.000
Land van oorsprong
TW
EAN code
4052568039271
Artikelnummer Festo
186119
Type

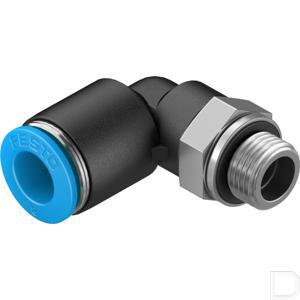

L-Insteekschroefkoppeling QSL
Constructieve opbouw
Push-Pull-principe
Omgevingstemperatuur
-10:80
Bevestigingstype
Buitenzeskant SW13
Inbouwpositie
Willekeurig
Productgewicht
15
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)
Nominale doorlaat
6
Pneumatische aansluiting 1
Uitwendige schroefdraad G1/8
Pneumatische aansluiting 2
voor slang buiten-Ø 8 mm
Tolerantie t.o.v. het nominale aanhaalmoment
± 20 %
Bouwgrootte
Standaard
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Bouwvorm
L-vorm
Dichtingstype aan de schroefplug
Afdichtingsring
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Kleur demontagering
Blauw
Nominaal aanhaalmoment
5.4
Verpakkingsgrootte
10
Informatie over de bedrijfsdruk
Water: max. 0,6 MPa bij max. 50 °C
Temperatuurafhankelijke bedrijfsdruk
-0.95:14
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk:Water: G-schroefdraad alleen mogelijk met afdichtingsring type OL als extra toebehoren
Bedrijfsdruk van het volledige temperatuurbereik
-0.95:6
Bedrijfsdruk van het volledige temperatuurbereik
-0.095:0.6
Bedrijfsdruk van het volledige temperatuurbereik
-13.775:87
Temperatuurafhankelijke bedrijfsdruk
-0.095:1.4
Temperatuurafhankelijke bedrijfsdruk
-13.775:203
Materiaal behuizing
PBT
Materiaal slangafdichting
NBR
Materiaal slangklemsegment
Hooggelegeerd roestvast staal
Materiaal schroefplug
Messing, vernikkeld
Materiaal demontagering
POM
