Douane code
84.812.090
Land van oorsprong
IN
EAN code
4052568169565
Artikelnummer Festo
535906
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-5:40
Bevestigingstype
Naar keuze::Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.8:8
Mediumtemperatuur
-5:40
Productgewicht
270
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991035
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Nominale doorlaat
5
Pneumatische aansluiting 1
G1/8
Pneumatische aansluiting 2
G1/8
Pneumatische aansluiting 3
G1/8
Elektrische aansluiting
Via F-spoel, afzonderlijk te bestellen
Handbediening
Vergrendelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
500
Schakeltijd aan
8
Schakeltijd uit
36
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Negatieve overlapping
Rastermaat
27
Pneumatische aansluiting 4
G1/8
Pneumatische aansluiting 5
G1/8
Aansluiting stuurluchtafvoer 82
M5
Aansluiting stuurluchtafvoer 84
M5
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Spoeleigenschappen
Zie magneetspoel, moet afzonderlijk worden besteld
LABS-conformiteit
VDMA24364-B1/B2-L
Aansluiting luchtopening
M3
Max. positieve testimpuls bij signaal 0
2200
Max. negatieve controle-impuls bij 1 signaal
3700
Bouwbreedte
26
Bedrijfsdruk
0.18:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T4 Gb
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T130°C Db
Ex-omgevingstemperatuur
-5°C <= Ta <= +40°C

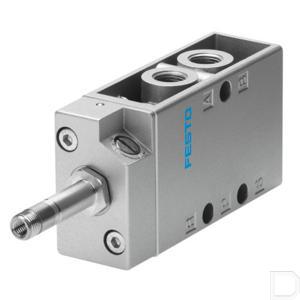

Type
Magneetventiel MFH
