Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568113681
Artikelnummer Festo
30486
Type

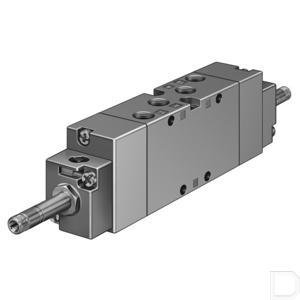

Magneetventiel JMFH
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:40
Bevestigingstype
Naar keuze::Op PR-rail:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:10
Mediumtemperatuur
-10:60
Productgewicht
400
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991013
Ventielfunctie
5/2 bistabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Stuurluchttoevoer
intern
Nominale doorlaat
8
Pneumatische aansluiting 1
G1/8
Pneumatische aansluiting 2
G1/8
Pneumatische aansluiting 3
G1/8
Elektrische aansluiting
Via F-spoel, afzonderlijk te bestellen
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1000
Schakeltijd op
12
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Pneumatische aansluiting 4
G1/8
Pneumatische aansluiting 5
G1/8
Aansluiting stuurluchtafvoer 82
M5
Aansluiting stuurluchtafvoer 84
M5
Opslagtemperatuur
-40:60
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
3
LABS-conformiteit
VDMA24364-B1/B2-L
Max. positieve testimpuls bij signaal 0
2200
Max. negatieve controle-impuls bij 1 signaal
3700
Bouwbreedte
26
Bedrijfsdruk
0.2:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
