Luchtaansluiting (Inch)
G1/4
Aansluiting E1
1/4
Omgevingstemperatuur bereik
-10°C <> +60°C
Omgevingstemperatuur
-10 + 60ºC
Montagepositie
willekeurig
Douane code
84.123.900
Land van oorsprong
DE
Demping
P: elastische dempingsringen/-platen aan beide zijden
Demping hoek
0,9
Ontwerp structuur
Roterende vaan
Hartafstand, montageboringen, flens (mm)
54
EAN code
4052568003746
Festo artikelnr.
30658

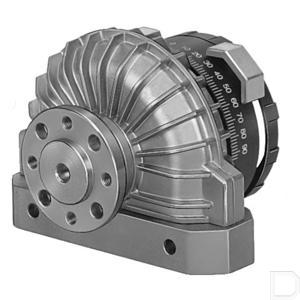

Fabrikant productnaam
DSRL-40-180-P-FW
Materiaal
Huis : Zink gegoten ; Aandrijfas : Staal vernikkeld ; Zwenkvleugel : Kunststof ; Schakelnokken : Gesinterd staal, vernikkeld ; Afdekkap : Kunststof; Afdichtingen : Perbunan ;
Materiaal aandrijfas
Staal<br>Vernikkeld
Materiaal afdichtingen
NBR
Max. toelaatbare axiaallast (N)
120
Max. toelaatbare radiaallast (N)
350
Max. zwenkfrequentie bij 6 bar
3
Wijze van bediening
double-acting
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:-:-]
Eenheid
Per stuk
Pneumatische aansluiting
G1/4
Positie detectie
Nee
Product gewicht
2.400
Rotatiehoek aanpassing
0 - 180 deg
Hoekverdraaiing (°)
184
Hoekinstelling van / tot (°)
0 - 180
Materiaal
Housing : Die-cast zinc, nickel plated ; Drive shaft : Nickel plated steel ; Rotary vane : Plastic ; Trip cam : Aluminium, brass ; Cover cap : Plastic; Seals : Perbunan ;
Type bevestiging
with through hole
Origineel nummer
DSRL-40-180-P-FW
Gewicht
2.524
Stangdiameter
70
Maat
32
Totale lengte
134,5
Theoretisch koppel bij 6 bar (Nm)
20
Draaimoment bij 6 bar (NM)
20
Totale hoogte (mm)
121
Totale breedte (mm)
160
Werkdruk min. max. (bar)
1.5…8
