Afstelelement
Gleufschroef
Omgevingstemperatuur bereik
-10°C <> 60°C
Omgevingstemperatuur
-10 ... 60ºC
Montagepositie
willekeurig
Douane code
84.812.090
Aansluiting
QS-6, 1/4"
Aansluiting draad (inch)
G1/4
Land van oorsprong
DE
EAN code
4052568015077
Festo artikelnr.
193147

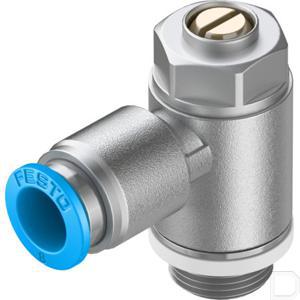

Fabrikant productnaam
GRLA-1/4-QS-8-D
Materiaal schroefbout
Wrought aluminium alloy
Materiaal afdichtingen
NBR
Materiaal opmerking
RoHS conform
Nominaal aanhaalmoment (Nm)
5
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Werkdruk totale temperatuur (bar)
0,2 - 10 bar
Eenheid
Per stuk
Pneumatische aansluitpoort 1
QS-6
Pneumatische aansluitpoort 2
G1/4
Product gewicht
42
Materiaal stelschroef
Brass
Materiaal borgring
POM
Grootte B (mm)
17,8
Grootte D1 (mm)
8
H1+ (mm)
30,7
Grootte L (mm)
31,5
Standaard debiet in geblokkeerde richting 6_tot_0 bar
610 - 760 l/min
Standaard debiet in de richting van de stroomregeling 6_tot_0 bar
720 l/min
Standaard doorstroomsnelheid in de richting van de stroomregeling
475 l/min
Standaard doorstroomsnelheid in terugslag richting
325 - 500 l/min
Type bevestiging
Threaded
Norm
Germanischer Lloyd
Origineel nummer
GRLA-1/4-QS-8-D
Gewicht
38
Bedrijfstemperatuurbereik
-10 - 60 °C
Tolerantie voor nominaal aanhaalmoment
± 10 %
Ventiel functie
One-way flow control function for exhaust air
Werkdruk min. max. (bar)
0,2 - 10
