Luchtaansluiting (Inch)
M5
Omgevingstemperatuur bereik
-10°C <> +60°C
Omgevingstemperatuur
-10 + 60ºC
Montagepositie
willekeurig
Douane code
84.123.900
Corrosiebestendigheidsklasse CRC
0
Land van oorsprong
DE
Demping
P: elastische dempingsringen/-platen aan beide zijden
Demping hoek
1,4
Cilinder vierkant (mm)
70
Ontwerp structuur
Roterende vaan
EAN code
4052568188962
Festo artikelnr.
547575
Graad van fijnafstelling
- 6

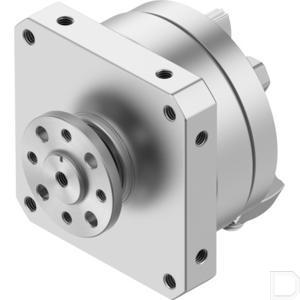

Fabrikant productnaam
DSM-16-270-P-FW-A-B
Materiaal aandrijfas
Staal<br>Vernikkeld
Materiaal afdichtingen
TPE-U(PU)
Materiaal behuizing
Gesmeed aluminium legering
Materiaal opmerking
Vrij van koper en PTFE; RoHS conform
Max. axiale kracht (N)
30
Max. toelaatbare axiaallast (N)
30
Max. toelaatbare radiaallast (N)
75
Max. radiale kracht (N)
75
Max. zwenkfrequentie bij 6 bar
2
Wijze van bediening
double-acting
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:-:-]
Eenheid
Per stuk
Toelaatbaar massatraagheidsmoment
0,01 kgm2
Pneumatische aansluiting
M5
Positie detectie
voor naderingsschakelaar
Product gewicht
510
Rotatiehoek aanpassing
0 - 270 deg
Hoekinstelling van / tot (°)
0 - 270
Flens Ø
38
Type bevestiging
with internal (female) thread
Bevestigingsdraad diameter - stangverbinding
5
Origineel nummer
DSM-16-270-P-FW-A-B
Gewicht
538
Maat
16
Totale lengte
79
Theoretisch koppel bij 6 bar (Nm)
2,5
Draaimoment bij 6 bar (NM)
2,5
Werkdruk min. max. (bar)
2 - 10
