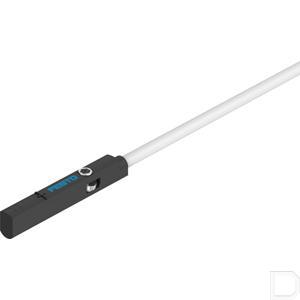

Naderingsschakelaar SME-10M-DS-24V-E-2.5-L-OE

Merk Festo | Artikelnummer: SME10MDS24VE25LOE

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 85.365.019

Land van oorsprong BG

EAN code 4052568094676

Artikelnummer Festo 551365

Type Naderingsschakelaar SME

Omgevingstemperatuur -40:70

Conform norm EN 60947-5-2

Bevestigingstype vastgeschroefd:Van bovenaf in groef plaatsbaar

Inbouwpositie Willekeurig

Productgewicht 16.8

Symbool 991620

CE-teken (zie conformiteitsverklaring) Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn

Kabellengte 2.5

Goedkeuring RCM Mark

Beschermingsklasse IP65:IP68

Omgevingstemperatuur bij flexibele kabelplaatsing -20:70

Kortsluitingsbestendigheid nee

Polariteitsbescherming nee

Bouwvorm voor ronde groef

Materiaal-informatie RoHS conform:halogeenvrij

Bereik voor bedrijfsspanning DC 5:30

Bereik voor bedrijfsspanning AC 5:30

Max. schakelfrequentie 50

Max. aanhaalmoment 0.4

Bestendigheid tegen overbelasting Niet aanwezig

LABS-conformiteit VDMA24364-B2-L

Gebruiksinstructie Support / Overzicht aandrijvingssensor 'De geschikte sensor voor de aandrijving'

Herhaalnauwkeurigheid 0.2

Kabeleigenschap geschikt voor kabelrupsen/geschikt voor robots

Max. schakelvermogen DC in bevestigingskits 1.5

Max. schakelvermogen AC in bevestigingskits 1.5

Testvoorwaarden leiding Buigwisselvastheid: conform Festo-norm:Testvoorwaarden op aanvraag:Torsiekracht: > 300 000 cycli, ±270°/0,1 m:Energieketen: > 5 miljoen cycli, buigradius 28 mm

Bijzondere eigenschappen Oliebestendig

UKCA-teken (zie conformiteitsverklaring) volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften

Materiaal behuizing PA-versterkt:Hooggelegeerd roestvast staal

Elektrische aansluiting 1, aansluittype Kabel

Elektrische aansluiting 1, aansluittechniek open einde

Elektrische aansluiting 1, aantal polen/aders 3

Uitschakeltijd 1

Max. uitgangsstroom 300

Inschakeltijd 1.2

Schakeluitgang Met contacten bipolair

Functie schakelelement Maakcontact

Max. schakelvermogen AC 9

Max. schakelvermogen DC 9

Spanningsval 1.5

Meetgrootheden positie

Meetprincipe Magnetisch Reed

Schakelstandindicator LED geel

Materiaal kabelmantel TPE-U(PUR)

Nominale bedrijfsspanning DC 24

Uitgangsrichting aansluiting overlangs

Max. uitgangsstroom in bevestigingskits 50

Toepassingsgebied:: - Deze sensoren detecteren het magneetveld van de in de cilinder gemonteerde permanent magneet en melden daarmee indirect ook de positie van de zuigerstang; - SMT sensor, transistor; - SME sensor, reed contact

Details:: - PS: PNP, N/O contact, 3 draads; - PO: PNP, N/C contact, 3 draads; - NS: NPN, N/O contact, 3 draads; - ZS: N/O contact, 2 draads; - DS: N/O contact, 3 draads; - DO: N/C contact, 3 draads

Eigenschappen:: - Spanning: 24V DC; - Omgevingstemperatuur: -20... + 70°C; - Aansluiting: open einde of stekker M5, M8 en M12; - Kabellengtes: 2,5, 5 of 7,5 m
