Douane code
84.123.900
Land van oorsprong
IN
EAN code
4052568287320
Artikelnummer Festo
8047614
Type

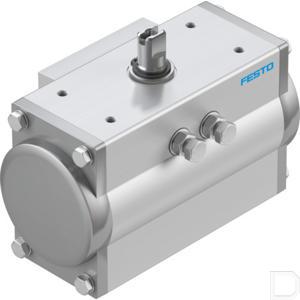

Zwenkaandrijving DFPD
Werking
dubbelwerkend
Constructieve opbouw
Tandheugel/rondsel
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Zwenkhoek
90
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Productgewicht
1275
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991265
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Verbindingspunt voor positieregelaar en positiedetector conform de norm
VDI/VDE 3845 grootte AA 1
LABS-conformiteit
VDMA24364-B1/B2-L
Aanwijzing bij het draaimoment
Het bedrijfsdraaimoment van de aandrijving mag niet hoger zijn dan het in de norm ISO 5211 vermelde maximaal toegestane draaimoment, gerelateerd aan de grootte van de bevestigingsflens en de koppeling.
Nominale bedrijfsdruk
79.75
Barstdruk
24
Bedrijfsdruk
29:116
Safety Integrity Level (SIL)
tot SIL 2 Low Demand mode:tot SIL 3 in een redundante architectuur:tot SIL 1 High Demand-modus
Gecertificeerd voor veiligheidsfuntie volgens ISO 13849 en IEC 61508 (SIL)
Product kan ingezet worden in SRP/CS tot SIL 2 Low Demand:Product kan ingezet worden in SRP/CS tot SIL 1 High Demand:tot SIL 3 in een redundante architectuur
Apparaattype conform VDMA 66413
Veiligheidscomponent
Bedrijfsdruk
0.2:0.8
Veiligheidsfunctie
De veiligheidsfunctie bestaat erin dat de aandrijving naar de gedefinieerde veiligheidsschakelpositie schakelt. Deze schakelbeweging wordt bereikt door de desbetreffende drukkamer met perslucht te ventileren. De waarde van het opgewekte koppel hangt af van het drukverschil tussen de twee door de zuiger gescheiden drukkamers.
Draaimoment bij nominale bedrijfsdruk en 90° zwenkhoek
20.1
Asaansluiting diepte
12
Maritieme classificatie
zie certificaat
Aanwijzing bij het bedrijfs-/stuurmedium
Dauwpunt min. 10 °C onder de omgevings- en mediumtemperatuur.:Geoliede werking mogelijk (in de verdere werking vereist)
Nominale bedrijfsdruk
0.55
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal deksel
Persgegoten aluminium, gecoat
Materiaal behuizing
Aluminium, geanodiseerd
Materiaal afdichtingen
NBR
Materiaal aansluitplaat
Aluminium kneedlegering, geanodiseerd
Bouwgrootte aandrijfmechanisme
20
Sluitrichting
Rechtssluitend
Norm aansluiting op armatuur
ISO 5211
Flensgatenpatroon
F04
Asaansluiting
T11
Verstelbereik eindpositie bij 0°
-5:5
Verstelbereik eindpositie bij nominale zwenkhoek
-5:5
Luchtverbruik bij 6 bar per cyclus 0°-nominale zwenkhoek-0°
1.8
Ventielaansluiting volgens norm
VDI/VDE 3845 (NAMUR)
Draaimoment bij nominale bedrijfsdruk en 0° zwenkhoek
20.1
Nominale bedrijfsdruk
5.5
Materiaal zuiger
Persgegoten aluminium
Materiaal as
Staal, vernikkeld
Materiaal lager
POM
Materiaal schroeven
Hooggelegeerd roestvast staal
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T4 Gb X
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T105°C Db X
Ex-omgevingstemperatuur
-20°C <= Ta <= +80°C
Certificaat instantie van afgifte
DNV TAP00001CE:TÜV Rheinland 968/V 1106.01/2023
Materiaal nok
Hooggelegeerd roestvast staal
