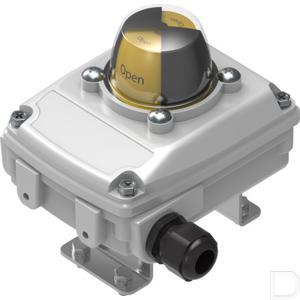

Eindschakelaarmontage SRBC-CA3-YR90-N-1-P-C2P20

Merk Festo | Artikelnummer: SRBCCA3YR90N1PC2P20

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 85.365.019

Land van oorsprong IT

EAN code 4052568269814

Artikelnummer Festo 3482808

Type Eindschakelaarmontage SRBC

Omgevingstemperatuur -20:70

Inbouwpositie Willekeurig

Productgewicht 800

CE-teken (zie conformiteitsverklaring) Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn

Elektrische aansluiting Schroefklem

Goedkeuring RCM Mark:c CSA us (OL)

Beschermingsklasse IP67:NEMA 4/4X

Corrosiebestendigheidsklasse KBK 0 - geen corrosiebelasting

Kortsluitingsbestendigheid Pulserend

Polariteitsbescherming Voor alle elektrische aansluitingen

Opslagtemperatuur -20:50

Materiaal-informatie RoHS conform

Bereik voor bedrijfsspanning DC 10:30

Max. schakelfrequentie 1000

Kabelschroefkoppeling M20x1,5

Verbindingspunt voor positieregelaar en positiedetector conform de norm VDI/VDE 3845 grootte AA 1

LABS-conformiteit VDMA24364-zone III

Microschakelaar-type P&F NBB2-V3-E2

Safety Integrity Level (SIL) SIL 3

Trillingsbestendigheid Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6

Schokbestendigheid Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27

Toegelaten kabeldiameter 5:13

Afmetingen B x L x H 127 mm x 98 mm x 122 mm

KC-kenteken KC-EMC

Instelbereik hoekregistratie 0:90

Positie-indicator Geel/rood

UKCA-teken (zie conformiteitsverklaring) volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften

Materiaal behuizing Persgegoten aluminium

Materiaal afdichtingen NBR

Materiaal afdekkap PC

Materiaal as Hooggelegeerd roestvast staal

Materiaal schroeven Hooggelegeerd roestvast staal

Materiaal blinde stop PA

Materiaal bevestigingshoek Hooggelegeerd roestvast staal

Materiaal schijf Hooggelegeerd roestvast staal

Materiaal wijzer PC

Materiaal kabelschroefkoppeling PA

Materiaal circlips Hooggelegeerd roestvast staal

Elektrische aansluiting 1, aansluittype Klemmenstrook

Elektrische aansluiting 1, kabeluitgang recht

Elektrische aansluiting 1, aansluittechniek Veertrekklem

Elektrische aansluiting 1, aantal polen/aders 10

Kleur behuizing Grijs

Reststroom 0:0.5

Schakeluitgang PNP

Functie schakelelement Maakcontact

Spanningsval 3

Meetprincipe Inductief

Aansluitbare nominale kabeldoorsnede 0.25:2.5

Nullaststroom 15

Vervuilingsgraad 3

Max. uitgangsstroom DC 100

Certificaat instantie van afgifte Eurocert. SIL202587141

Eindschakelaarmontage SRBC

Productomschrijving: - De digitale sensorbox SRBC maakt een snelle detectie van de actuele positie van de zwenkaandrijving mogelijk. De corrosiebestendige constructie van de box is ideaal voor het gebruik onder zware omgevingsomstandigheden en voor buitentoepassingen.

Productdetails: - Voorgemonteerde montagebrug voor een eenvoudige installatie; - Eenvoudige instelling van de schakelnokken zonder extra gereedschap; - Robuuste en corrosiebestendige constructie, ideaal voor gebruik onder ruwe omgevingsomstandigheden; - Goed zichtbare 3D-indicatie van de positie voor een snelle herkenning van de actuele positie van de zwenkaandrijving; - Met veiligheidsfuncties; - Varianten volgens EU-ex-beveiligingsrichtlijn (ATEX)
