Douane code
84.123.900
Land van oorsprong
IT
EAN code
4052568194680
Artikelnummer Festo
552875
Type

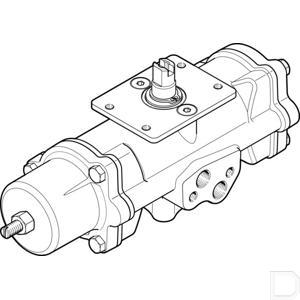

Zwenkaandrijving DAPS
Werking
Enkelwerkend
Constructieve opbouw
Juk-kinematica
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
zonder
Demping
Geen demping
Zwenkhoek
90
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.8:8.4
Productgewicht
1600
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991266
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Corrosiebestendigheidsklasse KBK
3 - sterke corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Safety Integrity Level (SIL)
tot SIL 2 High Demand mode:tot SIL 2 Low Demand mode
Bedrijfsdruk
0.28:0.84
Veerretourmoment bij zwenkhoek 0°
5
Veerretourmoment bij zwenkhoek 50°
3.7
Veerretourmoment bij zwenkhoek 90°
7.5
Asaansluiting diepte
10.2
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Nominale bedrijfsdruk
0.56
Aansluitdruk voor veersterkte
0.28
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Materiaal deksel
Hooggelegeerd roestvast staal
Materiaal behuizing
Hooggelegeerd roestvast staal
Materiaal afdichtingen
FPM:NBR:PUR
Bouwgrootte aandrijfmechanisme
15
Sluitrichting
Rechtssluitend
Flensgatenpatroon
F03
Asaansluiting
T9
Luchtverbruik bij 6 bar per cyclus 0°-nominale zwenkhoek-0°
0.6
Nominale bedrijfsdruk
5.6
Veersterkte
1
Aansluitdruk voor veersterkte
2.8
Materiaal as
Hooggelegeerd roestvast staal
Materiaal schroeven
Hooggelegeerd roestvast staal
Materiaalnummer behuizing
1.4408
Materiaalnummer as
1.4301
Materiaalnummer deksel
1.4408
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T6...T3 Gb X
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T85°C...T200°C Db X
Ex-omgevingstemperatuur
-20°C <= Ta <= +60°C
Certificaat instantie van afgifte
TÜV Nord 212170801
