Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568448004
Artikelnummer Festo
8082408
Type

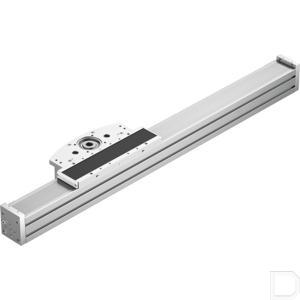

Vrijdragende as ELCC
Constructieve opbouw
Elektromechanische vrijdragende as
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Basisgewicht bij 0 mm slag
14787
Gewichtstoeslag per 10 mm slag
97
Bewogen massa bij 0 mm slag
5487
Toeslag verplaatste massa per 10 mm slag
97
Symbool
991210
Beschermingsklasse
IP20
Bouwgrootte
90
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
Max. snelheid
5
Max. versnelling
30
Werkslag
2000
Herhaalnauwkeurigheid
±0,05 mm
LABS-conformiteit
VDMA24364-zone III
Slagreserve
0
Max. toevoerkracht Fx
1200
Max. aandrijfmoment
33
Tandriemsteek
5
Materiaal tandriem
Polychloroprene met glasvezel en nylonovertrek
Aandrijfrondsel werkdiameter
50.93
Toevoerconstante
160
Massatraagheidsmoment JO
55.2
Massatraagheidsmoment JH per meter slag
62.9
Massatraagheidsmoment JL per kg nuttige last
6.5
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Aluminium kneedlegering, geanodiseerd
Materiaal aandrijfkop
Aluminium kneedlegering, geanodiseerd
Materiaal geleidingsrail
Gewalst staal, Corrotect gecoat
Max. kracht Fy
13957
Max. kracht Fz
13523
Oppervlaktemomenten 2e graad ly
2667900
Oppervlaktemomenten 2e graad Iz
2049490
Geleiding
Kogelomloopgeleiding
Materiaal tandriemklemlichaam
Aluminium kneedlegering, geanodiseerd
Max. moment Mx
167
Max moment My
1300
Max. moment Mz
1233
Referentie levensduur
5000
Smeerinterval afhankelijk van looptraject
1000
Materiaal slede
Persgegoten aluminium, geanodiseerd
Materiaal behuizing
Hooggelegeerd roestvast staal
