Douane code
85.015.220
Land van oorsprong
BG
EAN code
4052568461317
Artikelnummer Festo
5255519
Type

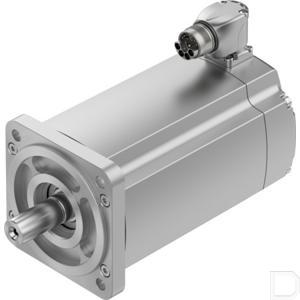

Servomotor EMMT
Omgevingstemperatuur
-40:40
Conform norm
IEC 60034
Inbouwpositie
Willekeurig
Productgewicht
5500
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Opslagtemperatuur
-40:70
Materiaal-informatie
RoHS conform
Wikkelingsweerstand fase-fase
3.35
Wikkelingsinductiviteit fase-fase
32.4
Wikkelingsschakeltype
Ster inwendig
Max. toerental
4770
Relatieve luchtvochtigheid
0 - 90 %
Nominaal draaimoment
5.1
Nominale stroom motor
3.5
Nominaal toerental
2700
Piekmoment
13.7
Piekstroom
13.7
Motorconstante
1.45
Stilstandsdraaimoment
6.3
Continue houdstroom
4.4
Rotorpositiesensor
Encoder absolut single turn
Temperatuurbewaking
Digitale motortemperatuuroverdracht via EnDat 2.2
Toegestane radiale asbelasting
1110
Toegelaten axiale asbelasting
200
Nominale bedrijfsspanning DC
680
Spanningsconstante fase-fase
101
Rotorpositiesensor interface
EnDat 22
Rotorpositiegever meetprincipe
Inductief
Aanwijzing bij de omgevingstemperatuur
tot 80 °C met derating van -1,5% per graad Celsius
Interfacecode motor out
100A
LABS-conformiteit
VDMA24364-zone III
Max. opstelhoogte
4000
Informatie over max. installatiehoogte
Vanaf 1.000 m alleen met derating van -1,0% per 100 m
Totaal uitgaand traagheidsmoment
3.15
Nominaal vermogen motor
1450
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Hoekversnelling
100000
Energie-efficiëntie
ENEFF (CN) / Class 2
MTTF, deelcomponent
190 jaar, rotorpositiesensor
Bedrijfstype volgens EN 60034-1
S1
Warmteklasse conform EN 60034-1
F
Rotorpositiesensor resolutie
19
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Elektrische aansluiting 1, aansluittype
Hybride stekker
Elektrische aansluiting 1, aansluittechniek
M23x1
Elektrische aansluiting 1, aantal polen/aders
15
Elektrische aansluiting 1, aansluitschema
995913
Vervuilingsgraad
2
Certificaat instantie van afgifte
UL E342973
Informatie over beschermingsklasse
IP40 voor motoras zonder radiale asafdichtingsring:IP65 voor motoras met radiale asafdichtingsring:IP67 voor motorbehuizing inclusief aansluittechniek
Max. wikkelingstemperatuur
155
Motorbouwvorm conform EN 60034-7
IM B5:IM V1:IM V3
Rondloopnauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955
N
Balanstolerantie
G 2,5
Grendelmoment
<1,0% van het piekmoment
Levensduur lager bij nominale condities
20000
Aantal poolparen
5
Stilstandsdraaimomentconstante
1.67
Wikkeling langsinductiviteit Ld (fase)
17.8
Wikkeling dwarsinductiviteit Ld (fase)
24.3
Elektrische tijdconstante
14.5
Thermische tijdconstante
74
Thermische weerstand
0.6
Meetflens
300 x 300 x 20 mm, staal
Rotorpositiesensor fabrikantaanduiding
ECI 1319
Rotorpositiesensor absoluut detecteerbare omwentelingen
1
Rotorpositiesensor bedrijfsspanning DC
5
Rotorpositiesensor bedrijfsspanningsbereik DC
3.6:14
Rotorpositiesensor positiewaarden per omwenteling
524288
Rotorpositiesensor systeemnauwkeurigheid hoekmeting
-65:65
Max. mechanisch toerental
13000
