Douane code
85.444.290
Land van oorsprong
TR
EAN code
4052568285173
Artikelnummer Festo
8035787
Type

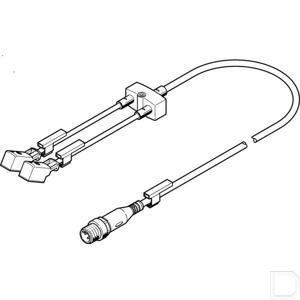

Verdeler NEDY
Constructieve opbouw
Y-verdeler met kabel aan beide zijden
Omgevingstemperatuur
-10:50
Gebaseerd op norm
EN 61076-2-101
Bevestigingstype
Met doorgangsboring voor schroef M2:Met toebehoren
Productgewicht
90
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP65
Omgevingstemperatuur bij flexibele kabelplaatsing
-5:50
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Opslagtemperatuur
-10:50
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
20.4:27.6
Aanwijzing bij de omgevingstemperatuur
-10 - 40 °C bij bevestiging via doorgangsboring
LABS-conformiteit
VDMA24364-B2-L
Signaaltoestandsindicatie
LED geel
Extra functies
Houdstroomverlaging
Kabeleigenschap
geschikt voor kabelrupsen/geschikt voor robots
Stroombelastbaarheid bij 40°C
1
Testvoorwaarden leiding
Buigwisselvastheid: conform Festo-norm:Testvoorwaarden op aanvraag:Torsiekracht: > 300 000 cycli, ±270°/0,1 m:Energieketen: > 5 miljoen cycli, buigradius 28 mm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA:TPE-U(PUR)
Materiaal afdichtingen
NBR:TPE-O
Materiaal huls met schroefdraad
Messing, vernikkeld
Elektrische aansluiting 1, functie
Besturingszijde
Elektrische aansluiting 1, aansluittype
Stekkers
Elektrische aansluiting 1, kabeluitgang
recht
Elektrische aansluiting 1, bouwvorm
Rond
Elektrische aansluiting 1, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting 1, aantal polen/aders
4
Elektrische aansluiting 1, gebruikte polen/aders
3
Elektrische aansluiting 1, aansluitschema
995635
Elektrische aansluiting 1, bevestigingstype
Schroefvergrendeling met zeskant SW13 en langsribbel:draaibaar
Elektrische aansluiting 1, bevestigingstype
Compatibel met schroefvergrendeling draaibaar/niet draaibaar
Elektrische aansluiting 2, functie
Veldapparaatzijde
Elektrische aansluiting 2, aansluittype
2x contactdoos
Elektrische aansluiting 2, kabeluitgang
Haaks
Elektrische aansluiting 2, bouwvorm
Hoekig
Elektrische aansluiting 2, aansluittechniek
Aansluitschema ZC, metrieke schroef
Elektrische aansluiting 2, aantal polen/aders
2
Elektrische aansluiting 2, bezette polen/aders
2
Elektrische aansluiting 2, aansluitschema
995625
Elektrische aansluiting 2, bevestigingstype
op magneetventiel met centrale schroef M2
Kleur kabelmantel
Grijs
Kleur behuizing
zwart
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Koperlegering verguld:Koperlegering vertind
Nominale kabeldoorsnede
0.25
Vervuilingsgraad
3
Piekspanningsweerstand
0.8
Verdelersoort
2 op 1
Aanwijzing voor kabeleigenschap
Standaard voor veldtoestelzijde
Aanwijzing bij testvoorwaarden leiding
Voor kabeleigenschap standaard: energieketen: 1,5 miljoen cycli, buigradius 75 mm, buigwisselvastheid: volgens Festo-norm, testvoorwaarden op aanvraag
Buigradius 1, flexibele kabelplaatsing
39
Buigradius 2, beweeglijke kabelplaatsing
30
Kabelaanduiding
met houder voor tekstplaatjes
Kabeldiameter 1
3.8
Kabeldiameter 2
2.9
Kabellengte 1
2.5
Kabellengte 2
0.3
