Douane code
85.444.290
Land van oorsprong
TR
EAN code
4052568285050
Artikelnummer Festo
8035775
Type

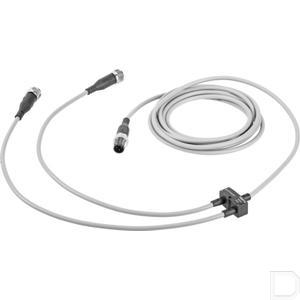

Verdeler NEDY
Constructieve opbouw
Y-verdeler met kabel aan beide zijden
Omgevingstemperatuur
-25:80
Gebaseerd op norm
EN 61076-2-101
Bevestigingstype
Met doorgangsboring voor schroef M2:Met toebehoren
Productgewicht
120
CE-teken (zie conformiteitsverklaring)
conform EU-RoHS-richtlijn
Beschermingsklasse
IP65:IP68:IP69K
Omgevingstemperatuur bij flexibele kabelplaatsing
-20:80
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Opslagtemperatuur
-25:80
Materiaal-informatie
RoHS conform:halogeenvrij:Fosforestervrij
Bereik voor bedrijfsspanning DC
0:30
Bereik voor bedrijfsspanning AC
0:30
Aanwijzing bij de omgevingstemperatuur
-10 - 40 °C bij bevestiging via doorgangsboring
LABS-conformiteit
VDMA24364-B2-L
Kabeleigenschap
geschikt voor kabelrupsen/geschikt voor robots
Stroombelastbaarheid bij 40°C
4
Testvoorwaarden leiding
Buigwisselvastheid: conform Festo-norm:Testvoorwaarden op aanvraag:Torsiekracht: > 300 000 cycli, ±270°/0,1 m:Energieketen: > 5 miljoen cycli, buigradius 28 mm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK RoHS-voorschriften
Materiaal behuizing
PA:TPE-U(PUR)
Materiaal afdichtingen
NBR
Materiaal huls met schroefdraad
Messing, vernikkeld
Elektrische aansluiting 1, functie
Besturingszijde
Elektrische aansluiting 1, aansluittype
Stekkers
Elektrische aansluiting 1, kabeluitgang
recht
Elektrische aansluiting 1, bouwvorm
Rond
Elektrische aansluiting 1, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting 1, aantal polen/aders
4
Elektrische aansluiting 1, gebruikte polen/aders
4
Elektrische aansluiting 1, aansluitschema
995386
Elektrische aansluiting 1, bevestigingstype
Schroefvergrendeling met zeskant SW13 en langsribbel:draaibaar
Elektrische aansluiting 1, bevestigingstype
Compatibel met schroefvergrendeling draaibaar/niet draaibaar
Elektrische aansluiting 2, functie
Veldapparaatzijde
Elektrische aansluiting 2, aansluittype
2x contactdoos
Elektrische aansluiting 2, kabeluitgang
Recht
Elektrische aansluiting 2, bouwvorm
Rond
Elektrische aansluiting 2, aansluittechniek
M12x1 A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting 2, aantal polen/aders
5
Elektrische aansluiting 2, bezette polen/aders
4
Elektrische aansluiting 2, aansluitschema
991861
Elektrische aansluiting 2, bevestigingstype
Schroefvergrendeling met zeskant SW13 en langsribbel:draaibaar
Elektrische aansluiting 2, bevestigingstype
Compatibel met schroefvergrendeling draaibaar/niet draaibaar
Kleur kabelmantel
Grijs
Kleur behuizing
zwart
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Koperlegering verguld
Materiaal wartelmoer
Messing, vernikkeld
Nominale kabeldoorsnede
0.25
Vervuilingsgraad
3
Piekspanningsweerstand
0.8
Verdelersoort
2 op 1
Buigradius 1, flexibele kabelplaatsing
46
Buigradius 2, beweeglijke kabelplaatsing
46
Kabelaanduiding
met houder voor tekstplaatjes
Kabeldiameter 1
4.5
Kabeldiameter 2
4.5
Kabellengte 1
2.5
Kabellengte 2
0.3
