Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568210786
Artikelnummer Festo
563365
Type

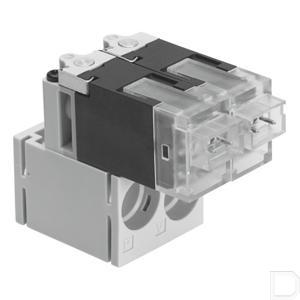

Vacuümventiel MHA1
Omgevingstemperatuur
-5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
0:1.5
Mediumtemperatuur
-5:50
Productgewicht
26.3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992254
Ventielfunctie
2x2/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
1.5
Pneumatische aansluiting 1
voor QSP10 voorbereid
Pneumatische aansluiting 2
voor QSP10 voorbereid
Elektrische aansluiting
Stecker KMH
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
30
Schakeltijd aan
6
Schakeltijd uit
6
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Rastermaat
20
Inschakelduur
100%
Pneumatische aansluiting 11
voor QSP10 voorbereid
Opslagtemperatuur
-20:60
Vacuümgeschiktheid
ja
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: lagestroomfase 0,7 W, hogestroomfase 3,0 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B2-L
Signaaltoestandsindicatie
LED
Bedrijfsdruk reversibel
-0.95:0
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Max. schakelfrequentie
10
Bouwbreedte
20
Max. kabellengte
30 m
Normaal debiet (genormaliseerd volgens DIN 1343)
30
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA-versterkt:PPS-versterkt
Materiaal afdichtingen
FPM:HNBR:NBR
Materiaal schroeven
Staal
