Douane code
84.812.090
Land van oorsprong
BR
EAN code
4052568422899
Artikelnummer Festo
5300036
Type

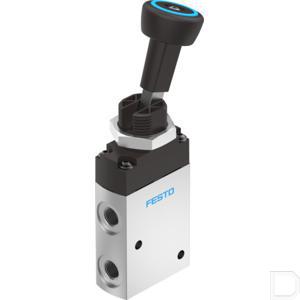

Tuimelaarventiel VHEF
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-10:60
Bevestigingstype
Naar keuze::Frontpaneelinbouw:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.95:10
Mediumtemperatuur
-10:60
Productgewicht
174
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:-:-]
Symbool
995684
Ventielfunctie
3/2 open/gesloten monostabiel
Bedieningswijze
manueel
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
5.6
Pneumatische aansluiting 1
G1/8
Pneumatische aansluiting 2
G1/8
Pneumatische aansluiting 3
G1/8
Bedieningsmoment
0.6
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
750
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Nuloverlapping
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
0.5
LABS-conformiteit
VDMA24364-B1/B2-L
Gebruiksinstructie
Alleen met de hand bedienen
Max. kracht op de bediening
200
Max. dwarskracht op de bediening
140
Bouwbreedte
20
Bedrijfsdruk
-0.095:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal deksel
PA-versterkt
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal afdichtingen
NBR
Materiaal hefboom
PA-versterkt
