Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568458423
Artikelnummer Festo
8083571
Type

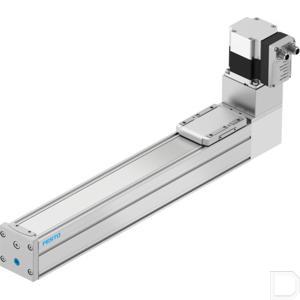

Tandriemas ELGS
Constructieve opbouw
Elektromechanische lineaire as:met tandriem:met geïntegreerde aandrijving
Omgevingstemperatuur
0:50
Positiedetectie
Motorencoder:Voor naderingssensor
Bevestigingstype
met inwendige schroefdraad:Met centreerhuls en -pen:Met toebehoren
Inbouwpositie
Horizontaal
Productgewicht
4245
Verplaatste massa
482
Bewogen massa bij 0 mm slag
482
Symbool
997293
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP40
Bouwgrootte
60
IO-link, processdatainhoud OUT
Move in 1 bit:Move out 1 bit:Quit Error 1 bit:Move Intermediate 1 bit
IO-link, processdatainhoud IN
State Device 1 bit:State In 1 bit:State Intermediate 1 bit:State Move 1 bit:State Out 1 bit
IO-Link, servicedata-inhoud IN
32 bit force:32 bit positie:32 bit speed
IO-Link, datageheugen vereist
500
Inschakelduur
100%
Lagertemperatuur
-20:60
Materiaal-informatie
RoHS conform
Isolatiebeschermklasse
B
Relatieve luchtvochtigheid
0 - 90 %
Max. snelheid
1.17
Max. versnelling
6
Nominale spanning DC
24
Rotorpositiesensor
Encoder absolut single turn
Temperatuurbewaking
Uitschakeling bij overtemperatuur:Geïntegreerde precieze CMOS-temperatuursensor met analoge uitgang
Werkslag
300
Herhaalnauwkeurigheid
±0,1 mm
Toegestane spanningsschommelingen
+/- 15 %
Max. stroomverbruik logica
0.3
Rotorpositiegever meetprincipe
magnetisch
Aanwijzing bij de omgevingstemperatuur
Boven een omgevingstemperatuur van 30 °C moet een vermogensreductie van 2 % per K in acht worden genomen.
LABS-conformiteit
VDMA24364-zone III
Max. stroomverbruik
5300
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
13400
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
13400
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
107
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
117
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
117
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M12x1, T-gecodeerd conform EN 61076-2-111
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995989
Logica-interface, aansluittype
Stekkers
Logica-interface, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders
8
Logica-interface, aansluitschema
992264
Richtwaarde nuttige last, horizontaal
4
Slagreserve
0
Max. toevoerkracht Fx
65
Tandriemsteek
3
Rekbaarheid tandriem
0.124
Materiaal tandriem
Polychloroprene met glasvezel
Aandrijfrondsel werkdiameter
24.83
Toevoerconstante
78
Gewicht slede
139
Materiaal profiel
Aluminium kneedlegering, geanodiseerd
Materiaal afsluitdeksel
Persgegoten aluminium, gelakt
Materiaal afdekband
roestvast bandstaal
Materiaal geleidingsrail
Veredeld staal
Materiaal geleiding slede
Veredeld staal
Max. kracht Fy
3641
Max. kracht Fz
3641
Oppervlaktemomenten 2e graad ly
441000
Oppervlaktemomenten 2e graad Iz
542000
Geleiding
Kogelomloopgeleiding
Indicator
LED
Extra functies
Bedieningsinterface:Geïntegreerde eindpositiedetectie
Schakellogica ingangen
PNP (plus schakelend)
Nominale stroom
5.3
Aantal digitale logische ingangen
2
Bedrijfsbereik logische ingang
24
Eigenschappen logische ingang
Configureerbaar:Niet galvanisch gescheiden
Aantal digitale logische uitgangen 24 V DC
2
Max. stroom digitale logische uitgangen
100
Eigenschappen digitale logische uitgangen
Configureerbaar:Niet galvanisch gescheiden
Parametreerinterface
IO-Link:Bedieningsinterface
Max. moment Mx
29.1
Max moment My
31.8
Max. moment Mz
31.8
Torsietraagheidsmoment It
29800
Referentie levensduur
5000
Materiaal riemschijven
Hooggelegeerd roestvast staal
Materiaal aandrijfdeksel
Persgegoten aluminium, gelakt
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 7 volgens ISO 14644-1
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
IO-link, protocolversie
Device V 1.1
IO-Link, Connection technology
Stekkers
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
A
IO-Link, aantal ports
1
IO-Link, procesdatabreedte OUT
2 byte
IO-link, minimale cyclustijd
1 ms
"IO-Link
2 byte
IO-Link, SIO-mode ondersteuning
Ja
Motortype
Stappenmotor
Referentie
Vast aanslagblok positief:Blok met vaste aanslag negatief
Materiaal slede
Persgegoten aluminium
Specificatie logische ingang
identiek aan IEC 61131-2, type 1
Schakellogische uitgangen
PNP (plus schakelend)
Max. kabellengte
15 m uitgangen:15 m ingangen:20 m bij IO-Link werking
KC-kenteken
KC-EMC
Onderhoudsinterval
Lifetimesmering
Rotorpositiesensor resolutie
16
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Max. Kracht Fy totale as
600
Max. Kracht Fz totale as
1800
Max. Moment Mx totale as
29.1
Max. Moment Mijn totale as
31.8
Max. Moment Mz totale as
31.8
"Snelheid ""Speed Press"""
0.026
"Aanduiding ""klaar voor gebruik"""
LED
Beschermklasse
III
