Douane code
85.371.098
Land van oorsprong
DE
EAN code
4052568451790
Artikelnummer Festo
8091509

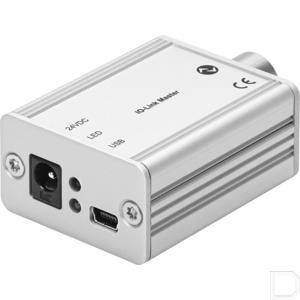

Type
IO-link master USB
Omgevingstemperatuur
0:55
Conform norm
EN 61131-9
Productgewicht
106
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP20
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor bedrijfsspanningsaansluitingen
Opslagtemperatuur
-10:75
Materiaal-informatie
RoHS conform
Bestendigheid tegen overbelasting
Niet aanwezig
USB-interface, aansluittechniek
USB 2.0 type B mini
USB-interface, galvanische scheiding
ja
USB-interface, aansluitschema
995868
LABS-conformiteit
VDMA24364-zone III
Ingangsspanning
5 V DC op USB-aansluiting:24 V DC ± 6 V via externe voeding
Ingangsstroom
Max. 2,5 A via externe voeding:Max. 600 mA aan USB-aansluiting
Uitgangsspanning
24 V DC ± 10 % bij USB-werking:24 V DC ± 6 V bij externe voeding (max. ingangsspanning)
Elektrische aansluiting IO-Link, aansluittype
Contactdoos
Elektrische aansluiting IO-Link, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Elektrische aansluiting IO-Link, aantal polen/aders
5
Elektrische aansluiting IO-link, aansluitschema
991867
Elektrische aansluiting IO-Link, bezette polen/aders
3
Spanningstoevoer, aansluittype
Contactdoos
Spanningstoevoer, aansluittechniek
Coaxiaal
Spanningstoevoer, aantal polen/aders
2
Spanningstoevoer, aansluitschema
995993
Spanningstoevoer, functie
Bijkomende spanningstoevoer
Spanningstoevoer, informatie over aansluittechniek
Voor stekkers met buiten-Ø 5,5 mm/binnen-Ø 2,1 mm
Protocol
IO-Link
IO-link, protocolversie
Master V 1.0:Master V 1.1
IO-Link, Communication mode
COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, Port class
A:B, met toebehoren
IO-Link, aantal ports
1
IO-Link, uitgangsstroom
80 mA bij USB-werking:Max. ingangsstroom bij externe voeding (< 2,5 A)
IO-Link, procesdatabreedte OUT
parametreerbaar 0 - 32 byte
IO-Link, datageheugen beschikbaar
2 kByte / poort
IO-link, minimale cyclustijd
1,5 ms
"IO-Link
parametreerbaar 0 - 32 byte
Gebruiksinstructie
Voor gebruik met de software USB IO-Link® Master Tool (beschikbaar via het support portaal) voor Windows 7 of hoger (32/64 bit).
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
