Douane code
84.799.070
Land van oorsprong
DE
EAN code
4052568286613
Artikelnummer Festo
8041861
Type

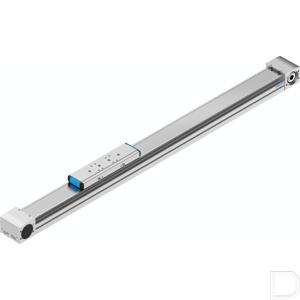

Tandriemas ELGA
Constructieve opbouw
Elektromechanische lineaire as:met tandriem
Omgevingstemperatuur
-10:60
Inbouwpositie
Willekeurig
Basisgewicht bij 0 mm slag
4700
Gewichtstoeslag per 10 mm slag
51
Beschermingsklasse
IP40
Bouwgrootte
80
Inschakelduur
100%
Materiaal-informatie
RoHS conform
Max. snelheid
5
Max. versnelling
50
Werkslag
800
Herhaalnauwkeurigheid
±0,08 mm
LABS-conformiteit
VDMA24364-zone III
Afstand tussen sledeoppervlak en midden van de geleiding
50
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
9200
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
11224
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
132
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
839
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
839
Dynamische doorbuiging (last beweegt)
0,05 % van de lengte van de as, maximaal 0,5 mm
Statische doorbuiging (last bij stilstand)
0,1 % van de lengte van de as
Slagreserve
0
Max. toevoerkracht Fx
800
Max. aandrijfmoment
15.92
Nullastaandrijfmoment
1
Tandriemsteek
5
Materiaal tandriem
Polychloropreen of nitrilrubber (NBR) met glaskoord en nylon coating
Aandrijfrondsel werkdiameter
39.79
Toevoerconstante
125
Massatraagheidsmoment JO
9.82
Massatraagheidsmoment JH per meter slag
0.93
Massatraagheidsmoment JL per kg nuttige last
3.96
Massatraagheidsmoment JW voor bijkomende slede
7.61
Gewicht slede
1900
Gewicht extra slede
1530
Materiaal profiel
Aluminium kneedlegering:geanodiseerd
Materiaal afdekband
roestvast bandstaal
Materiaal geleidingsrail
Roestvast staal
Materiaal geleiding slede
Roestvast staal
Max. kracht Fy
2500
Max. kracht Fz
3050
Oppervlaktemomenten 2e graad ly
257180
Oppervlaktemomenten 2e graad Iz
913660
Geleiding
Kogelomloopgeleiding
Meetprincipe meetlineaal
Incrementeel
Materiaal tandriemklemlichaam
Gegoten roestvast staal
Max. moment Mx
36
Max moment My
228
Max. moment Mz
228
Max. weerstand tegen verschuiven in onbelaste toestand
50.3
Torsietraagheidsmoment It
159250
Referentie levensduur
5000
Materiaal riemschijven
Hooggelegeerd roestvast staal
Materiaal aandrijfdeksel
Aluminium kneedlegering:Geanodiseerd
Motortype
Stappenmotor:Servomotor
Materiaal slede
Aluminium kneedlegering:Geanodiseerd
Max. Kracht Fy totale as
2500
Max. Kracht Fz totale as
3050
Max. Moment Mx totale as
36
Max. Moment Mijn totale as
228
Max. Moment Mz totale as
228
