Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568221447
Artikelnummer Festo
574012

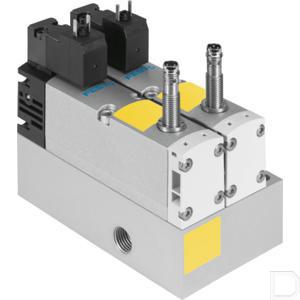

Type
Stuurblok VOFA
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Conform norm
EN 60947-5-2
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:10
Mediumtemperatuur
-5:50
Productgewicht
1134
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
997336
Ventielfunctie
3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-machinerichtlijn
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Stuurdruk
3:10
Pneumatische aansluiting 1
G1/4
Pneumatische aansluiting 2
G1/4
Pneumatische aansluiting 3
G1/4
Elektrische aansluiting
Vorm C:Conform EN 175301-803:Zonder randaarde
Handbediening
geen
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1050
Schakeltijd aan
24
Schakeltijd uit
54
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:NEMA 4
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Geluidsdrukniveau
85
Vacuümgeschiktheid
nee
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,8 W
Toegestane spanningsschommelingen
-15 % / +10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Signaaltoestandsindicatie
Met toebehoren
Schakelstanddetectie
Ruststand met sensor
Bedrijfsdruk
43.5:145
Beveiliging tegen direct en indirect aanraken
PELV:Beschermingsklasse conform EN60950/IEC 950
Bedrijfsspanningsbereik DC-sensor
10:30
Restrimpel sensor
± 10 %
Nullaststroom sensor
10
Max. uitgangsstroom sensor
200
Spanningsdaling sensor
2
Kortsluitvastheid sensor
Pulserend
Polariteitsbescherming sensor
Voor alle elektrische aansluitingen
Schakeltoestandsindicator sensor
LED
Max. schakelfrequentie sensor
5000
Performance Level (PL)
Ontluchten / tot categorie 4, prestatieniveau e:Manipulatieveiligheid, beveiliging tegen onverwacht opstarten / tot categorie 4, Performance level e
Max. positieve testimpuls bij signaal 0
1000
Max. negatieve controle-impuls bij 1 signaal
800
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Max. magnetisch storingsveld
60 mT
Bouwbreedte
65
Ontluchting normaal debiet 6->0 bar
2650
Bedrijfsdruk
0.3:1
Stuurdruk MPa
0.3:1
Veiligheidsfunctie
Ontluchten:Manipulatieveiligheid, beveiliging tegen onverwacht opstarten
Ventiel - sensorschakeltijd aan
58
Ventiel - sensorschakeltijd uit
11
KC-kenteken
KC-EMC
Informatie over geforceerde dynamisering
Schakelfrequentie minstens 1/week
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Normaal debiet ontluchting 6->0 bar in geval van storing
1050
Nominale inzethoogte
1000 m conform VDE 0580
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK-voorschriften voor machines
Materiaal behuizing
Persgegoten aluminium:PA
Materiaal afdichtingen
FPM:HNBR:NBR
Materiaal schroeven
Gegalvaniseerd staal
Schakeluitgang
NPN
Functie schakelelement
Verbreekcontact
Meetprincipe
Inductief
Sensoraansluiting
Stekkers:3-polig:M8x1
Certificaat instantie van afgifte
UL MH19482
