Douane code
84.818.079
Land van oorsprong
DE
EAN code
4052568226343
Artikelnummer Festo
1002534
Type

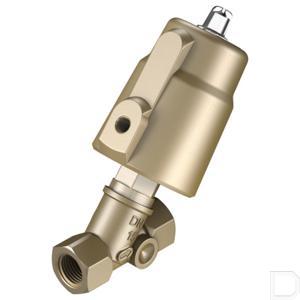

Schuinzitventiel VZXF
Constructieve opbouw
Klepzittingsventiel met zuigeraandrijving
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
Inwendige schroefdraad G1/8
Bevestigingstype
Leidinginbouw
Inbouwpositie
Willekeurig
Bedrijfsdruk
6:10
Mediumtemperatuur
-10:80
Productgewicht
1200
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991367
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Pneumatisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Extern gestuurd
Terugstelwijze
mechanische veer
Nominale doorlaat
12
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
Debietrichting
Onder ventielzitting, voor gasvormige en vloeibare media
Leidingaansluiting
Draadmof 1/2 NPT conform ANSI/ASME B 1.20.1
Materiaal armatuurbehuizing
Rood messing
Materiaalnummer armatuurbehuizing
CC499K
Materiaal aandrijfbehuizing
Messing
LABS-conformiteit
VDMA24364-zone III
Bedrijfsdruk
87:145
Medium
Damp:Hydraulische olie op basis van minerale olie:Inerte gassen:Minerale olie:Water:gefilterde perslucht, filterfijnheid 200 µm:Neutrale vloeistoffen
Mediumdruk
0:16
Debiet Kv
3.7
Nominale druk armatuur PN
16
Max. viscositeit
600
Bedrijfsdruk
0.6:1
Mediumdruk
0:1.6
Materiaal spindelafdichting
NBR
Materiaal zittingsafdichting
PTFE
