Douane code
84.818.073
Land van oorsprong
DE
EAN code
4052568270872
Artikelnummer Festo
3539746
Constructieve opbouw
Klepzittingsventiel met zuigeraandrijving
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
Inwendige schroefdraad G1/8
Bevestigingstype
Leidinginbouw
Inbouwpositie
Willekeurig
Bedrijfsdruk
6:10
Mediumtemperatuur
-40:200
Productgewicht
1400
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991367
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Pneumatisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
Extern gestuurd
Terugstelwijze
mechanische veer
Nominale doorlaat
18
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
Debietrichting
Via ventielzitting, voor gasvormige media
Leidingaansluiting
Draadmof 3/4 NPT conform ANSI/ASME B 1.20.1
Materiaal armatuurbehuizing
gegoten roestvast staal
Materiaalnummer armatuurbehuizing
1.4408
Materiaal aandrijfbehuizing
Messing, vernikkeld
LABS-conformiteit
VDMA24364-zone III
Bedrijfsdruk
87:145
Medium
Damp:Inerte gassen:gefilterde perslucht, filterfijnheid 200 µm
Mediumdruk
0:16
Debiet Kv
7.5
Nominale druk armatuur PN
40
Max. viscositeit
600
Bedrijfsdruk
0.6:1
Mediumdruk
0:1.6
Materiaal spindelafdichting
PTFE
Materiaal zittingsafdichting
PTFE

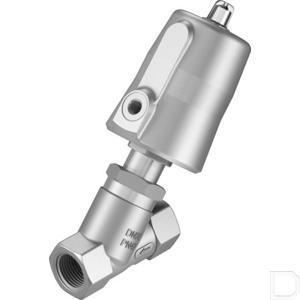

Type
Schuinzitventiel VZXF
