EAN code
4052568092405
Artikelnummer Festo
546728
Type

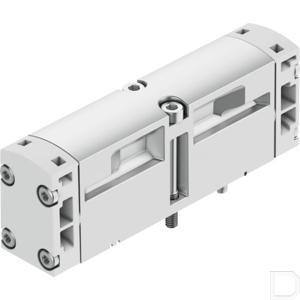

Pneumatisch ventiel VSPA-B
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:60
Conform norm
ISO 15407-1:VDMA 24563
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-10:60
Productgewicht
80
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991022
Ventielfunctie
5/3 belucht
Bedieningswijze
Pneumatisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
5
Stuurdruk
3:10
Pneumatische aansluiting 1
Aansluitplaat grootte 18 mm conform ISO 15407-1
Pneumatische aansluiting 2
Aansluitplaat grootte 18 mm volgens ISO 15407-1
Pneumatische aansluiting 3
Aansluitplaat grootte 18 mm conform ISO 15407-1
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
450
Schakeltijd aan
9
Schakeltijd uit
18
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Positieve overdekking
Pneumatische aansluiting 4
Aansluitplaat grootte 18 mm conform ISO 15407-1
Pneumatische aansluiting 5
Aansluitplaat grootte 18 mm conform ISO 15407-1
Aansluiting stuurlucht 12
Aansluitplaat grootte 18 mm conform ISO 15407-1
Aansluiting stuurlucht 14
Aansluitplaat grootte 18 mm conform ISO 15407-1
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 90 %
LABS-conformiteit
VDMA24364-B1/B2-L
Max. aanhaalmoment ventielbevestiging
0.9:1.1
Debiet ventiel
650
Bouwbreedte
18
Debiet ventiel op individuele aansluitplaat
500
Debiet ventiel pneumatisch verbonden
450
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
Materiaal schroeven
Staal:Verzinkt
