EAN code
4052568092306
Artikelnummer Festo
546715
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:60
Conform norm
ISO 15407-1:VDMA 24563
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:16
Mediumtemperatuur
-10:60
Productgewicht
180
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991042
Ventielfunctie
5/2 bistabiel-dominerend
Bedieningswijze
Pneumatisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Nominale doorlaat
9
Stuurdruk
2:10
Pneumatische aansluiting 1
Aansluitplaat grootte 26 mm conform ISO 15407-1
Pneumatische aansluiting 2
Aansluitplaat afmeting 26 mm volgens ISO 15407-1
Pneumatische aansluiting 3
Aansluitplaat grootte 26 mm conform ISO 15407-1
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1100
Schakeltijd op
10
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Positieve overdekking
Pneumatische aansluiting 4
Aansluitplaat grootte 26 mm conform ISO 15407-1
Pneumatische aansluiting 5
Aansluitplaat grootte 26 mm conform ISO 15407-1
Aansluiting stuurlucht 12
Aansluitplaat grootte 26 mm conform ISO 15407-1
Aansluiting stuurlucht 14
Aansluitplaat grootte 26 mm conform ISO 15407-1
Materiaal-informatie
RoHS conform
Relatieve luchtvochtigheid
0 - 90 %
LABS-conformiteit
VDMA24364-B1/B2-L
Max. aanhaalmoment ventielbevestiging
1.8:2.2
Debiet ventiel
1400
Bouwbreedte
26
Debiet ventiel op individuele aansluitplaat
1100
Debiet ventiel pneumatisch verbonden
1100
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
Materiaal schroeven
Staal:Verzinkt
Type

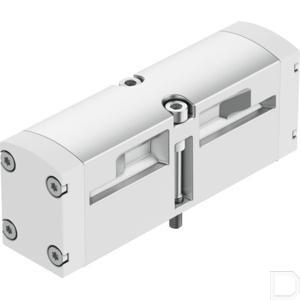

Pneumatisch ventiel VSPA-B
