Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568114459
Artikelnummer Festo
31310
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:60
Bevestigingstype
Naar keuze::Op PR-rail:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-10:60
Productgewicht
320
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991022
Ventielfunctie
5/3 belucht
Bedieningswijze
Pneumatisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
8
Stuurdruk
3:10
Pneumatische aansluiting 1
G1/8
Pneumatische aansluiting 2
G1/8
Pneumatische aansluiting 3
G1/8
Handbediening
geen
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1000
Schakeltijd aan
5
Schakeltijd uit
14
Schakeltijd op
16
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Rastermaat
27
Pneumatische aansluiting 4
G1/8
Pneumatische aansluiting 5
G1/8
Aansluiting stuurlucht 12
G1/8
Aansluiting stuurlucht 14
G1/8
Aansluiting stuurluchtafvoer 82
M5
Opslagtemperatuur
-40:60
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
3
LABS-conformiteit
VDMA24364-B1/B2-L
Bouwbreedte
26
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.3:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
Type

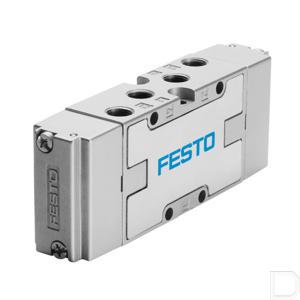

Pneumatisch ventiel VL
