Douane code
84.812.090
Land van oorsprong
HU
EAN code
4052568117177
Artikelnummer Festo
151847
Type

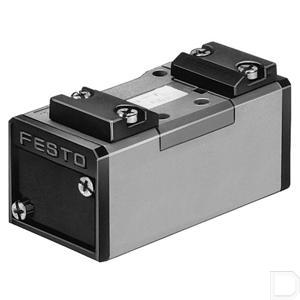

Pneumatisch ventiel JD
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:60
Conform norm
ISO 5599-1
Bevestigingstype
Op aansluitplaat:met doorgangsboring en schroef
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:16
Mediumtemperatuur
-10:60
Productgewicht
550
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991042
Ventielfunctie
5/2 bistabiel-dominerend
Bedieningswijze
Pneumatisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Nominale doorlaat
11.5
Stuurdruk
2:16
Pneumatische aansluiting 1
Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 2
Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 3
Aansluitplaat grootte 2 volgens ISO 5599-1
ISO-code
203
Handbediening
geen
Goedkeuring
UL - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
2300
Schakeltijd op
8
Schakeltijd met (domineren)
8
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Overlapping
Positieve overdekking
Rastermaat
56
Pneumatische aansluiting 4
Aansluitplaat grootte 2 volgens ISO 5599-1
Pneumatische aansluiting 5
Aansluitplaat grootte 2 volgens ISO 5599-1
Aansluiting stuurlucht 12
Aansluitplaat grootte 2 volgens ISO 5599-1
Aansluiting stuurlucht 14
Aansluitplaat grootte 2 volgens ISO 5599-1
Geluidsdrukniveau
85
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Bouwbreedte
54
Bedrijfsdruk
-0.09:1.6
Stuurdruk MPa
0.2:1.6
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
HNBR:NBR
