Douane code
84.812.090
Land van oorsprong
GB
EAN code
4052568169237
Artikelnummer Festo
535614
Type

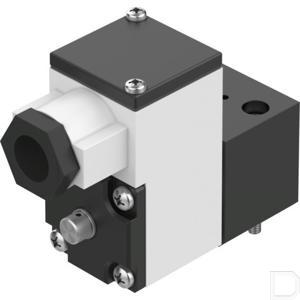

Pilootventiel MGXIAH
Constructieve opbouw
Inschakelventiel
Omgevingstemperatuur
-20:80
Bevestigingstype
CNOMO
Bedrijfsdruk
-0.9:8
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991308
Ventielfunctie
3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Terugstelwijze
mechanische veer
Handbediening
Vergrendelend
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Inschakelduur
100%
Toegelaten frequentieschommelingen
+/- 10 %
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,5 W
LABS-conformiteit
VDMA24364-zone III
Isolatiestofklasse
H
Bedrijfsdruk
-13.05:116
Max. ingangsspanning Ui
31 V
Max. ingangsstroom li
0,67 A
Max. ingangsvermogen Pi
-40°C ~+50°C T6 = 2,98W:-40°C ~+65°C T135°C = 2,98W:-40°C ~+65°C T5 = 2,98W:-40°C ~+65°C T6 = 1W
werkzame inwendige inductiviteit Li
Verwaarloosbaar klein
effectieve interne capaciteit Ci
Verwaarloosbaar klein
Bedrijfsdruk
-0.09:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ex-goedkeuring buiten de EU
EPL Da (CN):EPL Da (IEC-EX):EPL Db (CN):EPL Ga (IEC-EX):EPL Gb (CN)
ATEX-categorie gas
II 1G
Ontstekingsbeschermingsklasse gas
Ex ia IIC T6...T5 Gb
ATEX-categorie stof
II 1D
Ex-ontstekingsbeschermingsklasse stof
Ex ia IIIC T135°C Db
Ex-omgevingstemperatuur
-40°C<=Ta<=50°C/65°C
Certificaat instantie van afgifte
ATEX: CML 17 ATEX 2046X:CCC-Ex: 2020322307001726:IEC: IECEx CML 17.0030X
