Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568068240
Artikelnummer Festo
119601
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-15:50
Conform norm
ISO 15218
Gebaseerd op norm
ISO 15218
Bevestigingstype
Op aansluitplaat:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:16
Mediumtemperatuur
-15:80
Productgewicht
140
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991308
Ventielfunctie
3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-laagspanningsrichtlijn
Ontluchtingsfunctie
Niet smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
1.3
Pneumatische aansluiting 1
Aansluitplaat
Pneumatische aansluiting 2
Aansluitplaat
Pneumatische aansluiting 3
Niet gekanaliseerd
Elektrische aansluiting
Vorm A:conform DIN EN 175301-803
Handbediening
Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
50
Schakeltijd aan
11
Schakeltijd uit
9
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Negatieve overlapping
Rastermaat
42
Inschakelduur
100%
Toegelaten frequentieschommelingen
+/- 10 %
Materiaal-informatie
RoHS conform
Spoeleigenschappen
110 V AC: 50 Hz, inschakelvermogen 14,5 VA, houdvermogen 10,5 VA:110 V AC: 60 Hz, inschakelvermogen 12,0 VA, houdvermogen 7,6 VA
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B2-L
Bedrijfsdruk
14.5:232
Bouwbreedte
30
Bedrijfsdruk
0.1:1.6
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor elektrisch productie-apparatuur
Materiaal afdichtingen
FPM

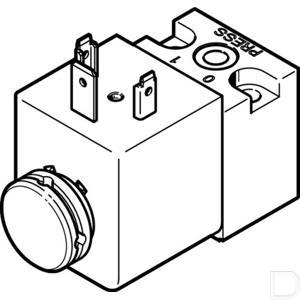

Type
Pilootventiel MDH
