Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568269296
Artikelnummer Festo
3361492
Type

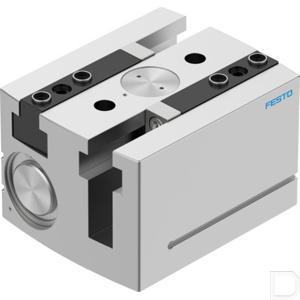

Parallelgrijper HGPL
Werking
dubbelwerkend
Constructieve opbouw
Dubbele zuiger:Geleiding:Zuiger-schuif:T-vorm:Tandheugel/rondsel
Omgevingstemperatuur
5:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
10460
Grijpkracht per grijpklauw bij 6 bar sluiten
1371
Grijpkracht per grijpklauw bij 6 bar openen
1233
Max. werkfrequentie grijper
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.03
Symbool
991894
Bouwgrootte
63
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
60
Max. kracht aan de grijpklauw Fz statisch
9000
Max. moment aan de grijpklauw Mx statisch
300
Max. moment aan de grijpklauw My statisch
200
Max. moment aan de grijpklauw Mz statisch
250
Min. openingstijd bij 6 bar
410
Min. sluittijd bij 6 bar
330
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.2
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
470.07
LABS-conformiteit
VDMA24364-B1/B2-L
Aandrijvingstype
Pneumatisch
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
2466
Totale grijpkracht bij 6 bar sluiten
2742
Max. massa per externe grijpvinger
940
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal grijpklauw
Staal, gehard
