Douane code
84.123.100
Land van oorsprong
HU
EAN code
4052568248260
Artikelnummer Festo
1785016
Type

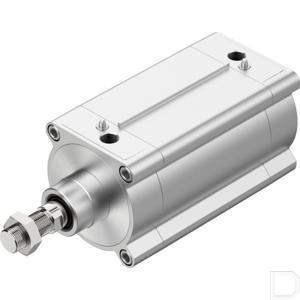

Normcilinder DSBF-C
Werking
dubbelwerkend
Constructieve opbouw
Zuiger:Zuigerstang:Profielbuis
Zuiger-Ø
125 mm
Slag
100
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/2
Conform norm
ISO 15552
Positiedetectie
Voor naderingssensor
Demping
Pneumatische demping, aan beide kanten instelbaar
Dempingslengte
45
Bevestigingstype
Naar keuze::met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.2:10
Productgewicht
8558
Verplaatste massa
2875
Basisgewicht bij 0 mm slag
6928
Gewichtstoeslag per 10 mm slag
163
Bewogen massa bij 0 mm slag
2245
Toeslag verplaatste massa per 10 mm slag
63
Theoretische kracht bij 6 bar, uitgaand
7363
Theoretische kracht bij 6 bar, ingaand
6881
Impactenergie in de eindposities
3.3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991235
Corrosiebestendigheidsklasse KBK
3 - sterke corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B2-L
Zuigerstangschroefdraad
M27x2
Bedrijfsdruk
0.02:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium-legering, geanodiseerd
Materiaal deksel
Persgegoten aluminium, gecoat
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal kraagschroeven
Staal, verzinkt
Materiaal zuiger
Aluminium kneedlegering
Zuigerstangeinde
Buitendraad
Materiaal lager
POM
Materiaal moer
Hooggelegeerd roestvast staal
Materiaal zuigerafdichting
TPE-U(PU)
Materiaal zuigerstang-afdichtingsschraper
TPE-U(PU)
Materiaal bufferdichting
TPE-U(PU)
Materiaal bufferzuiger
POM
