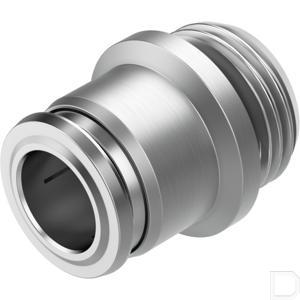

Insteekschroefkoppeling NPQR-DK-G12-Q12

Merk Festo | Artikelnummer: NPQRDKG12Q12

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 73.072.910

Land van oorsprong IT

EAN code 4052568451110

Artikelnummer Festo 8085669

Type Insteekschroefkoppeling NPQR

Constructieve opbouw Push-Pull-principe

Omgevingstemperatuur -20:150

Bevestigingstype Binnenzeskant SW8

Inbouwpositie Willekeurig

Productgewicht 40.7

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:-:-]:Water (vloeibaar, ijsvrij)

Symbool 997424

Nominale doorlaat 8.4

Pneumatische aansluiting 1 Uitwendige schroefdraad G1/2

Pneumatische aansluiting 2 voor slang buiten-Ø 12 mm

Tolerantie t.o.v. het nominale aanhaalmoment ± 20 %

Bouwgrootte Standaard

Corrosiebestendigheidsklasse KBK 4 - bijzonder sterke corrosiebelasting

Bouwvorm Rechte vorm

Dichtingstype aan de schroefplug Afdichtingsring

Materiaal-informatie RoHS conform

Slanginsteekdiepte 22.35

LABS-conformiteit VDMA24364-B2-L

Geschiktheid voor de productie van Li-ion-batterijen Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)

Kleur demontagering Zilver

Nominaal aanhaalmoment 9

Verpakkingsgrootte 1

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 4 volgens ISO 14644-1

Informatie over de bedrijfsdruk Water: max. 0,7 MPa bij 0 - 80 °C

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk

Bedrijfsdruk van het volledige temperatuurbereik -0.95:16

Geschiktheid voor levensmiddelen Zie conformiteitsverklaring:NSF/ANSI 169

Bedrijfsdruk van het volledige temperatuurbereik -0.095:1.6

Bedrijfsdruk van het volledige temperatuurbereik -13.775:232

Materiaal behuizing Hooggelegeerd roestvast staal

Materiaal schroefdraadafdichting FPM

Materiaal slangafdichting FPM

Materiaal slangklemsegment Hooggelegeerd roestvast staal

Materiaal demontagering Hooggelegeerd roestvast staal

Materiaal blokkeerring hooggelegeerd roestvast staal

Materiaal steunring PPSU

Certificaat instantie van afgifte NSF C0556009

Steekschroefkoppeling roestvast staal NPQR

Productomschrijving: - De robuuste steekschroefkoppeling NPQR van roestvast staal: met gereduceerde vuilranden en een betere bestendighed t.o.v. de meeste media is de koppeling optimaal voor de voedingsmiddelenindustrie, maar ook voor andere toepassingen in de procesindustrie, batterijproductie of automobielindustrie.

Kenmerken: - Heel reinigingsvriendelijk door gekamerde O-ring en gereduceerde vuilranden; - Optimale prijs-/prestatieverhouding, ideaal voor toepassingen uit een hand; - Hoogste bestendigheid tegen corrosie (Corrosiebestendigheidsklasse 4 volgens Festo Norm 940 070) en chemicaliën; - Hoge temperatuurbestendigheid; - Roestvast staal; - Bedrijfsmedia perslucht, vacuüm, (water); - Rechte vorm, L-vorm, T-vorm, Y-vorm, schot-doorvoersteekkoppeling
