Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568273033
Artikelnummer Festo
3659500
Type

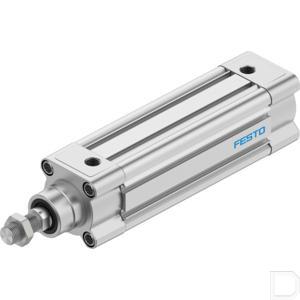

Normcilinder DSBC
Werking
dubbelwerkend
Varianten
Enkele zuigerstang
Constructieve opbouw
Zuiger:Zuigerstang:Profielbuis
Zuiger-Ø
50 mm
Slag
125
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/4
Conform norm
ISO 15552
Positiedetectie
Voor naderingssensor
Demping
zelfinstellende pneumatische eindpositiedemping
Dempingslengte
22
Bevestigingstype
Naar keuze::met inwendige schroefdraad:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
0.4:12
Productgewicht
2191
Verplaatste massa
678
Basisgewicht bij 0 mm slag
1216
Gewichtstoeslag per 10 mm slag
78
Bewogen massa bij 0 mm slag
365
Toeslag verplaatste massa per 10 mm slag
25
Theoretische kracht bij 6 bar, uitgaand
1178
Theoretische kracht bij 6 bar, ingaand
990
Impactenergie in de eindposities
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992970
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M16x1,5
Bedrijfsdruk
0.04:1.2
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium-legering, glijdend geanodiseerd
Materiaal deksel
Persgegoten aluminium, gecoat
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal kraagschroeven
Staal, verzinkt
Materiaal zuiger
Aluminium kneedlegering
Zuigerstangeinde
Buitendraad
Materiaal lager
Metaal-polymeer-verbinding
Materiaal moer
Staal, verzinkt
Materiaal zuigerafdichting
TPE-U(PU)
Materiaal zuigerstang-afdichtingsschraper
TPE-U(PU)
Materiaal bufferdichting
TPE-U(PU)
Materiaal bufferzuiger
POM
Materiaal zuigerstangschraper
TPE-E
