Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568457655
Artikelnummer Festo
8083802
Type

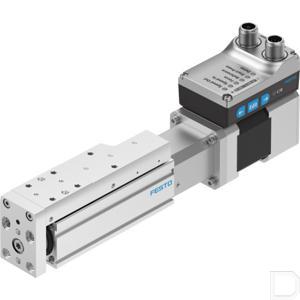

Minislede EGSS
Constructieve opbouw
Elektrische minislede:met kogelomloopspindel:met geïntegreerde aandrijving
Omgevingstemperatuur
0:50
Positiedetectie
Motorencoder:Voor naderingssensor
Bevestigingstype
met inwendige schroefdraad:met centreerhuls:Met toebehoren:Met cilindrische pen
Inbouwpositie
Willekeurig
Productgewicht
1074
Basisgewicht bij 0 mm slag
924
Gewichtstoeslag per 10 mm slag
30
Bewogen massa bij 0 mm slag
149
Toeslag verplaatste massa per 10 mm slag
12
Symbool
997294
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP40
Bouwgrootte
32
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
IO-link, processdatainhoud OUT
1 bit (Move in):1 bit (Move out):1 bit (Quit Error):1 bit (Move Intermediate)
IO-link, processdatainhoud IN
1 bit (State Device):1 bit (State Intermediate):1 bit (State Move):1 bit (State in):1 bit (State out)
IO-Link, servicedata-inhoud IN
32 bit force:32 bit positie:32 bit speed
IO-Link, datageheugen vereist
500
Inschakelduur
100%
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
Isolatiebeschermklasse
B
Relatieve luchtvochtigheid
0 - 90 %
Max. snelheid
0.19
Max. versnelling
5
Nominale spanning DC
24
Rotorpositiesensor
Encoder absolut single turn
Werkslag
50
Herhaalnauwkeurigheid
±0,015 mm
Toegestane spanningsschommelingen
+/- 15 %
Max. radiaalkracht aan de aandrijfschacht
140
Max. stroomverbruik logica
0.3
Rotorpositiegever meetprincipe
magnetisch
Aanwijzing bij de omgevingstemperatuur
Boven een omgevingstemperatuur van 30 °C moet een vermogensreductie van 2 % per K in acht worden genomen.
LABS-conformiteit
VDMA24364-zone III
Max. stroomverbruik
3000
Fy bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
2135
Fz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
2135
Mx bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
10
My bij theoretische levensduur van 100 km (zuivere geleidingsbeoordeling)
7
Mz bij theoretische levensduur van 100 km (enkel vanuit geleidingsperspectief)
7
Spanningstoevoer, aansluittype
Stekkers
Spanningstoevoer, aansluittechniek
M12x1, T-gecodeerd conform EN 61076-2-111
Spanningstoevoer, aantal polen/aders
4
Spanningstoevoer, aansluitschema
995989
Logica-interface, aansluittype
Stekkers
Logica-interface, aansluittechniek
M12x1, A-gecodeerd conform EN 61076-2-101
Logica-interface, aantal polen/aders
8
Logica-interface, aansluitschema
992264
Richtwaarde nuttige last, horizontaal
2
Richtwaarde nuttige last, verticaal
2
Slagreserve
0
Max. toevoerkracht Fx
60
Toevoerconstante
8
Materiaal geleidingsrail
Rollagerstaal
Materiaal geleiding slede
Rollagerstaal
Spindeldiameter
8
Spindelspoed
8
Max. kracht Fy
991
Max. kracht Fz
991
Geleiding
Kogelomloopgeleiding
Indicator
LED
Extra functies
Bedieningsinterface:Geïntegreerde eindpositiedetectie
Schakellogica ingangen
PNP (plus schakelend)
Nominale stroom
3
Aantal digitale logische ingangen
2
Bedrijfsbereik logische ingang
24
Eigenschappen logische ingang
Configureerbaar:Niet galvanisch gescheiden
Aantal digitale logische uitgangen 24 V DC
2
Max. stroom digitale logische uitgangen
100
Eigenschappen digitale logische uitgangen
Configureerbaar:Niet galvanisch gescheiden
Parametreerinterface
IO-Link:Bedieningsinterface
Max. moment Mx
3.4
Max moment My
3.17
Max. moment Mz
3.17
Type spindel
Kogelomloopspindel
Referentie levensduur
5000
Materiaal spindel
Rollagerstaal
Materiaal spindelmoer
Rollagerstaal
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 9 volgens ISO 14644-1
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
IO-link, protocolversie
Device V 1.1
IO-Link, Connection technology
Stekkers
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
A
IO-Link, aantal ports
1
IO-Link, procesdatabreedte OUT
2 byte
IO-link, minimale cyclustijd
1 ms
"IO-Link
2 byte
IO-Link, SIO-mode ondersteuning
Ja
Motortype
Stappenmotor
Beschermfunctie
Temperatuurbewaking
Omkeerspeling
150
Referentie
Vast aanslagblok positief:Blok met vaste aanslag negatief
Materiaal slede
Aluminium kneedlegering, geanodiseerd
Specificatie logische ingang
identiek aan IEC 61131-2, type 1
Schakellogische uitgangen
PNP (plus schakelend)
Max. kabellengte
15 m uitgangen:15 m ingangen:20 m bij IO-Link werking
Dynamisch draaggetal kogelomloopspindel
2000
Statisch draaggetal kogelomloopspindel
3700
Nominale dynamische basisbelasting voor de lineaire geleiding
2135
Nominale statische basisbelasting voor de lineaire geleiding
3880
Dynamisch draaggetal vast lager
3795
Nominale statische basisbelasting voor het stilstaand lager
1792
KC-kenteken
KC-EMC
Onderhoudsinterval
Lifetimesmering
Rotorpositiesensor resolutie
16
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
"Snelheid ""Speed Press"""
0.01
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal jukplaat
Aluminium kneedlegering, geanodiseerd
"Aanduiding ""klaar voor gebruik"""
LED
Beschermklasse
III
