EAN code
4052568184414
Artikelnummer Festo
546147
Type

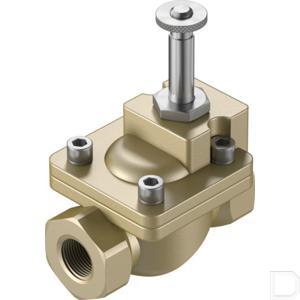

Magneetventiel VZWM-L
Constructieve opbouw
Membraanventiel:servogestuurd
Omgevingstemperatuur
-10:60
Bevestigingstype
Leidinginbouw
Inbouwpositie
Bij voorkeur staand
Mediumtemperatuur
-10:60
Productgewicht
480
Symbool
995681
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Voorgestuurd
Nominale doorlaat
13.5
Elektrische aansluiting
Magneetspoel type MD-... , spoel als toebehoren bestelbaar
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
2100
b-waarde
0.35
C-waarde
8.8
Schakeltijd aan
8
Schakeltijd uit
10
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-zone III
Barstdruk
4
Barstdruk
580
Overlastdruk
4
Barstdruk
40
Overlastdruk
40
Medium
Perslucht conform ISO 8573-1:2010 [7:4:4]:Inerte gassen:Water:Neutrale vloeistoffen
Debiet Kv
2
Aansluiting armatuur
G3/8
Max. aanhaalmoment aansluitschroefdraad
60
Max. viscositeit
22
Mediumtemperatuur vloeibare media
5:50
Drukverschil
0.5
Schakeltijd aan vloeibare media
110
Schakeltijd uit vloeibare media
210
Max. aanhaalmoment dekselschroef
20
Max. aanhaalmoment spoelbevestiging
0.5
Vloeistofdruk vloeibare media
0.5:6
Vloeistofdruk gasvormige media
0.5:10
Mediumdruk vloeibare media
0.05:0.6
Mediumdruk vloeibare media
7.25:87
Drukverschil
0.05
Drukverschil
7.25
Overlastdruk
580
Mediumdruk gasvormige media
0.05:1
Mediumdruk gasvormige media
7.25:145
Materiaal behuizing
Messing
Materiaal afdichtingen
NBR
Materiaal ankerbuis
Hooggelegeerd staal
Materiaalnummer behuizing
2.0402
