EAN code
4052568184438
Artikelnummer Festo
546149
Type

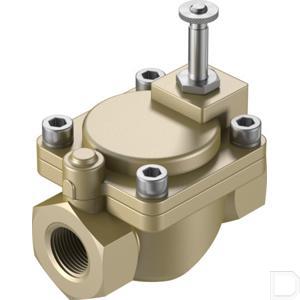

Magneetventiel VZWM-L
Constructieve opbouw
Membraanventiel:servogestuurd
Omgevingstemperatuur
-10:60
Bevestigingstype
Leidinginbouw
Inbouwpositie
Bij voorkeur staand
Mediumtemperatuur
-10:60
Productgewicht
1270
Symbool
995681
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-drukreservoirrichtlijn
Besturingstype
Voorgestuurd
Nominale doorlaat
27.5
Elektrische aansluiting
Magneetspoel type MD-... , spoel als toebehoren bestelbaar
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
10000
b-waarde
0.5
C-waarde
39
Schakeltijd aan
15
Schakeltijd uit
12
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-zone III
Barstdruk
4
Barstdruk
580
Overlastdruk
3.5
Barstdruk
40
Overlastdruk
35
Medium
Perslucht conform ISO 8573-1:2010 [7:4:4]:Inerte gassen:Water:Neutrale vloeistoffen
Debiet Kv
8.5
Aansluiting armatuur
G3/4
Max. aanhaalmoment aansluitschroefdraad
200
Max. viscositeit
22
Mediumtemperatuur vloeibare media
5:50
Drukverschil
0.5
Schakeltijd aan vloeibare media
400
Schakeltijd uit vloeibare media
930
Max. aanhaalmoment dekselschroef
30
Max. aanhaalmoment spoelbevestiging
0.5
Vloeistofdruk vloeibare media
0.5:6
Vloeistofdruk gasvormige media
0.5:10
Mediumdruk vloeibare media
0.05:0.6
Mediumdruk vloeibare media
7.25:87
Drukverschil
0.05
Drukverschil
7.25
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor drukapparatuur
Overlastdruk
507.5
Mediumdruk gasvormige media
0.05:1
Mediumdruk gasvormige media
7.25:145
Materiaal behuizing
Messing
Materiaal afdichtingen
NBR
Materiaal ankerbuis
Hooggelegeerd staal
Materiaalnummer behuizing
2.0402
