EAN code
4052568184469
Artikelnummer Festo
546152
Type

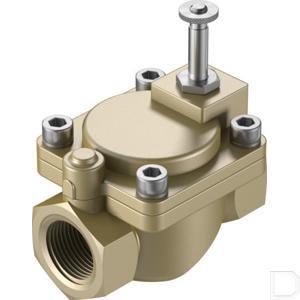

Magneetventiel VZWM-L
Constructieve opbouw
Membraanventiel:servogestuurd
Omgevingstemperatuur
-10:60
Bevestigingstype
Leidinginbouw
Inbouwpositie
Bij voorkeur staand
Mediumtemperatuur
-10:60
Productgewicht
2570
Symbool
995681
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-drukreservoirrichtlijn
Besturingstype
Voorgestuurd
Nominale doorlaat
40
Elektrische aansluiting
Magneetspoel type MH-... , spoel als toebehoren bestelbaar
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
26400
b-waarde
0.67
C-waarde
82
Schakeltijd aan
26
Schakeltijd uit
20
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-zone III
Barstdruk
4
Barstdruk
580
Overlastdruk
4
Barstdruk
40
Overlastdruk
40
Medium
Perslucht conform ISO 8573-1:2010 [7:4:4]:Inerte gassen:Water:Neutrale vloeistoffen
Debiet Kv
27.4
Aansluiting armatuur
G1 1/2
Max. aanhaalmoment aansluitschroefdraad
540
Max. viscositeit
22
Mediumtemperatuur vloeibare media
5:50
Drukverschil
0.7
Schakeltijd aan vloeibare media
1400
Schakeltijd uit vloeibare media
2000
Max. aanhaalmoment dekselschroef
30
Max. aanhaalmoment spoelbevestiging
2
Vloeistofdruk vloeibare media
0.7:6
Vloeistofdruk gasvormige media
0.7:10
Mediumdruk vloeibare media
0.07:0.6
Mediumdruk vloeibare media
10.15:87
Drukverschil
0.07
Drukverschil
10.15
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor drukapparatuur
Overlastdruk
580
Mediumdruk gasvormige media
0.07:1
Mediumdruk gasvormige media
10.15:145
Materiaal behuizing
Messing
Materiaal afdichtingen
NBR
Materiaal ankerbuis
Hooggelegeerd staal
Materiaalnummer behuizing
2.0402
