EAN code
4052568429638
Artikelnummer Festo
8036687
Type

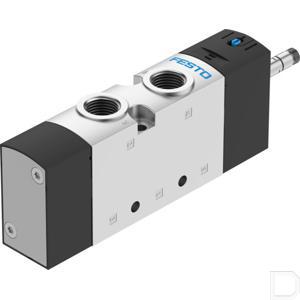

Magneetventiel VUVS
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-10:60
Bevestigingstype
Naar keuze::Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:10
Mediumtemperatuur
-10:60
Productgewicht
432
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991024
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
8.1
Stuurdruk
2.5:10
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G3/8
Pneumatische aansluiting 3
G3/8
Handbediening
Vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1800
b-waarde
0.3
C-waarde
9.9
Schakeltijd aan
17
Schakeltijd uit
26
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Negatieve overlapping
Pneumatische aansluiting 4
G3/8
Pneumatische aansluiting 5
G3/8
Aansluiting stuurlucht 14
G1/8
Aansluiting stuurluchtafvoer 84
M5
Materiaal-informatie
RoHS conform
Spoeleigenschappen
Zie magneetspoel, moet afzonderlijk worden besteld
LABS-conformiteit
VDMA24364-B1/B2-L
Aansluiting luchtopening
Niet gekanaliseerd
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Max. positieve testimpuls bij signaal 0
2000
Max. negatieve controle-impuls bij 1 signaal
3600
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Materiaal zuigerschuif
POM
Bedrijfsdruk
0.25:1
Stuurdruk MPa
0.25:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
31
Materiaal behuizing
Persgegoten aluminium, gelakt
Materiaal afdichtingen
HNBR:NBR:TPE-U(PU)
Materiaal schroeven
Gegalvaniseerd staal
