EAN code
4052568295363
Artikelnummer Festo
8049881
Type

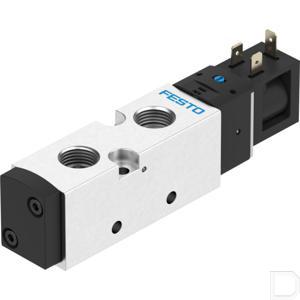

Magneetventiel VUVS
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:50
Bevestigingstype
Naar keuze::Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:8
Mediumtemperatuur
-5:50
Productgewicht
315
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991049
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
intern
Nominale doorlaat
8.1
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G3/8
Pneumatische aansluiting 3
G3/8
Elektrische aansluiting
Vorm B:Volgens industriestandaard (11 mm)
Handbediening
Vergrendelend:Schakelend
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
1600
b-waarde
0.37
C-waarde
7.03
Schakeltijd aan
16
Schakeltijd uit
21
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65:met contrastekker:conform IEC 60529
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
G3/8
Pneumatische aansluiting 5
G3/8
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 3,3 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-zone III
Aansluiting luchtopening
Niet gekanaliseerd
Max. positieve testimpuls bij signaal 0
2500
Max. negatieve controle-impuls bij 1 signaal
1100
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Materiaal zuigerschuif
Aluminium kneedlegering
Bedrijfsdruk
0.15:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
31
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR:NBR
