Omgevingstemperatuur bereik
-10°C <> +60°C
Montagepositie
willekeurig
B waarde
0,3
Karakteristieke spoeldata
24 V DC: 3.3 W
Douane code
84.812.090
Aansluiting
3/8"
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
CN
C waarde
9,2 l/sbar
Ontwerp structuur
Zuigerslede
Inschakelduur (%)
100%
EAN code
4052568261238
Elektrische aansluiting
Vorm C
Functie afvoerlucht
regelbaar
Festo artikelnr.
575586
Stromingsrichting
Omkeerbaar
Vrijwaring van overlap
Ja
Noodhandbediening
Vergrendelbaar; Indrukken
Materiaal zuigerspoel
Gesmeed aluminium legering
Materiaal afdichtingen
HNBR; NBR
Materiaal behuizing
Gegoten aluminium; Gelakt
Materiaal opmerking
RoHS conform
Maximale negatieve testpuls met logica 1 microseconde.
3.600
Maximale positieve testpuls met logica 0 microseconde.
2.000
Nominale afmeting (mm)
9,4
Opmerking over geforceerde dynamisering
Schakelfrequentie minstens eenmaal per week
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Eenheid
Per stuk
Toelaatbare spanningsschommeling
+/- 10 %
Stuurluchtpoort 12
G1/8
Stuurluchttoevoer
Extern
Stuurlucht ontluchtingspoort 82
M5
Stuurmedium
Perslucht volgens ISO8573-1:2010 [7:4:4]
Stuurdruk
2,5 - 10 bar
Pneumatische aansluitpoort 1
G3/8
Pneumatische aansluitpoort 2
G3/8
Pneumatische aansluitpoort 3
G3/8
Product gewicht
405
Beschermingsklasse
IP65; to IEC 60529; with plug socket
Beschermingsgraad (IP)
IP65; to IEC 60529; with plug socket
Aansluiting spoelopening
Niet-geleide
Afdichtingsprincipe
zacht
Standaard doorstroomsnelheid
2300 l/min
Uitschakeltijd
57
Schakeltijd (ms)
15
Bediening
elektrisch
Type bevestiging
Optioneel ; op verdeelrail ; met doorgaand gat
Origineel nummer

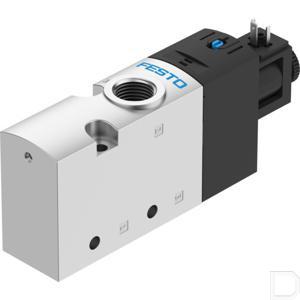

VUVS-L30-M32U-MZD-G38-F8-1C1
Gewicht
427
Bedrijfstemperatuurbereik
-10°C <> +60°C
Type aansturing
Voorgestuurd
Type reset
mechanische veer
Ventiel functie
3/2 open, monostabiel
Ventiel grootte (mm)
31
Trilbestendigheid
Transporttoepassingsproef op zwaartelevel 2 volgens FN 942017-4 en EN 60068-2-6
