Douane code
84.812.090
Land van oorsprong
DE
EAN code
4052568286927
Artikelnummer Festo
8042566
Type

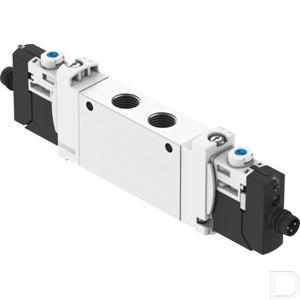

Magneetventiel VUVG
Constructieve opbouw
Schuifventiel met afdichtingsring
Omgevingstemperatuur
-5:50
Bevestigingstype
Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:7
Mediumtemperatuur
-5:50
Productgewicht
75
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
992904
Ventielfunctie
2x3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
Pneumatische veer
Stuurluchttoevoer
intern
Pneumatische aansluiting 2
G1/8
Elektrische aansluiting
3-polig:M8x1 A-gecodeerd conform EN 61076-2-104:Stekkers
Handbediening
Vergrendelend:Schakelend
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
570
Schakeltijd aan
13
Schakeltijd uit
20
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
G1/8
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
2
Spoeleigenschappen
24 V DC: 0,8 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-zone III
Signaaltoestandsindicatie
LED
Max. positieve testimpuls bij signaal 0
1600
Max. negatieve controle-impuls bij 1 signaal
3000
Trillingsbestendigheid
Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Bedrijfsdruk
0.15:0.7
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
14
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR:NBR
Certificaat instantie van afgifte
UL MH19482
