EAN code
4052568222840
Artikelnummer Festo
574356
Type

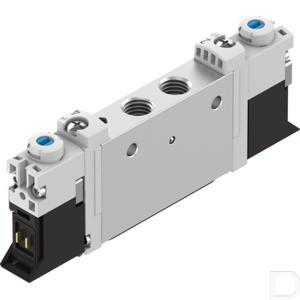

Magneetventiel VUVG
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-5:60
Bevestigingstype
Naar keuze::Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:8
Mediumtemperatuur
-5:60
Productgewicht
54
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995242
Ventielfunctie
2x3/2 gesloten monostabiel
Bedieningswijze
Elektrisch
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Ontluchtingsfunctie
Smoorbaar
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Nominale doorlaat
2
Stuurdruk
2:8
Pneumatische aansluiting 1
M7
Pneumatische aansluiting 2
M7
Elektrische aansluiting
Via elektrische aansluitplaat
Handbediening
Vergrendelend:Schakelend:verborgen
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
155
Schakeltijd aan
8
Schakeltijd uit
11
Beschermingsklasse
IP40:IP65:met contrastekker
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Inschakelduur
100%
Pneumatische aansluiting 4
M7
Pneumatische aansluiting 5
M7
Vacuümgeschiktheid
nee
Materiaal-informatie
RoHS conform
Spoeleigenschappen
24 V DC: 1,0 W:24 V DC: lagestroomfase 0,3 W, hogestroomfase 1,0 W
Toegestane spanningsschommelingen
+/- 10 %
LABS-conformiteit
VDMA24364-B1/B2-L
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 5 volgens ISO 14644-1
Max. positieve testimpuls bij signaal 0
700
Max. negatieve controle-impuls bij 1 signaal
900
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Beperking omgevings- en mediumtemperatuur
-5 - 50 °C:zonder houdstroomverlaging
Bedrijfsdruk
0.25:0.8
Stuurdruk MPa
0.2:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
10
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Materiaal behuizing
Aluminium kneedlegering
Materiaal afdichtingen
HNBR:NBR
