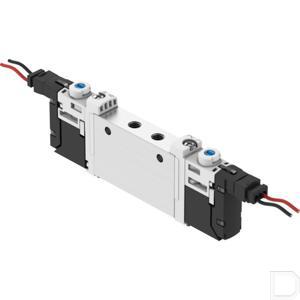

Magneetventiel VUVG-L10-B52-T-M5-1H2L-W1

Merk Festo | Artikelnummer: VUVGL10B52TM51H2LW1

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

EAN code 4052568225872

Artikelnummer Festo 577317

Type Magneetventiel VUVG

Constructieve opbouw Zuiger-schuif

Omgevingstemperatuur -5:60

Bevestigingstype Naar keuze::Op aansluitstrip:met doorgangsboring

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:8

Mediumtemperatuur -5:60

Productgewicht 55

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 992897

Ventielfunctie 5/2 bistabiel

Bedieningswijze Elektrisch

Afdichtingsprincipe Zacht

CE-teken (zie conformiteitsverklaring) Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn

Ontluchtingsfunctie Smoorbaar

Besturingstype Voorgestuurd

Stuurluchttoevoer intern

Nominale doorlaat 3.2

Stuurdruk 1.5:8

Pneumatische aansluiting 1 M5

Pneumatische aansluiting 2 M5

Pneumatische aansluiting 3 M5

Elektrische aansluiting Via elektrische aansluitplaat

Handbediening Vergrendelend:Schakelend:verborgen

Goedkeuring RCM Mark:c UL us - Recognized (OL)

Normaal nominaal debiet (genormaliseerd volgens DIN 1343) 220

Schakeltijd op 8

Beschermingsklasse IP40:met contrastekker

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Overlapping Positieve overdekking

Inschakelduur 100%

Pneumatische aansluiting 4 M5

Pneumatische aansluiting 5 M5

Vacuümgeschiktheid nee

Materiaal-informatie RoHS conform

Spoeleigenschappen 24 V DC: 1,0 W

Toegestane spanningsschommelingen +/- 10 %

LABS-conformiteit VDMA24364-B1/B2-L

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 5 volgens ISO 14644-1

Max. positieve testimpuls bij signaal 0 700

Max. negatieve controle-impuls bij 1 signaal 900

Trillingsbestendigheid Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6

Schokbestendigheid Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27

Beperking omgevings- en mediumtemperatuur -5 - 50 °C:zonder houdstroomverlaging

Bedrijfsdruk 0.15:0.8

Stuurdruk MPa 0.15:0.8

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Ventielgrootte 10

UKCA-teken (zie conformiteitsverklaring) volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur

Materiaal behuizing Aluminium kneedlegering

Materiaal afdichtingen HNBR:NBR

Magneetventiel voor enkelvoudige aansluiting VUVG

De nieuw ontworpen binnenkant van dit universele ventiel combineert debietsterkte en compacte bouwvorm op uitstekende wijze. Als enkel ventiel én als ventieleiland biedt de hele VUVG-groep precies wat u voor uw eisen nodig hebt.

Productdetails: - Klein universeel ventiel; - Aansluiting via elektrische aansluitplaat (E-box); - Zeer groot debiet ondanks de kleine constructie; - Inline ventielen als afzonderlijke ventielen of aansluitblok inzetbaar
