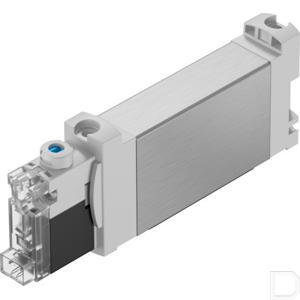

Magneetventiel VUVG-BK14-M52-AT-F-1H2L-S

Productdocumentatie

Bekijk de varianten

Specificaties

Omgevingstemperatuur bereik -5°C <> +50°C

Montagepositie willekeurig

Karakteristieke spoeldata 22VDC:0,7

Corrosiebestendigheidsklasse CRC 2

Ontwerp structuur Plunjer

Inschakelduur (%) 100%

EAN code 4052568286965

Elektrische aansluiting Via electrical connection plate

Functie afvoerlucht throttleable

Festo artikelnr. 8042571

Stromingsrichting niet-omkeerbaar

Noodhandbediening Vergrendelbaar; Indrukken

Materiaal afdichtingen HNBR; NBR

Materiaal behuizing Gesmede aluminiumlegering

Materiaal opmerking Bevat LABS-stoffen ; Voldoet aan RoHS

Maximale negatieve testpuls met logica 1 microseconde. 3.000

Maximale positieve testpuls met logica 0 microseconde. 1.600

Max. schakelfrequentie (Hz) 2

Opmerking over geforceerde dynamisering Schakelfrequentie minstens eenmaal per week

Opmerking over het besturings- en stuurmedium Lubricated operation possible (subsequently required for further operation)

Aandrijfmiddel Perslucht volgens ISO8573-1:2010 [7:4:4]

Eenheid Per stuk

Toelaatbare spanningsschommeling +/- 10 %

Stuurluchttoevoer intern

Stuurmedium Perslucht volgens ISO8573-1:2010 [7:4:4]

Pneumatische aansluitpoort 2 Flange

Pneumatische aansluitpoort 4 Flange

Product gewicht 50

Beschermingsklasse IP40

Beschermingsgraad (IP) IP40

Afdichtingsprincipe zacht

Weergave signaalstatus LED

Standaard doorstroomsnelheid 630 l/min

Uitschakeltijd 24

Schakeltijd (ms) 14

Bediening elektrisch

Type bevestiging on manifold rail; with through hole

Origineel nummer VUVG-BK14-M52-AT-F-1H2L-S

Gewicht 50

Bedrijfstemperatuurbereik -5°C <> + 50°C

Type aansturing Voorgestuurd

Type reset Luchtveer

Ventiel functie 5/2 monostabiel

Ventiel grootte (mm) 14

Trilbestendigheid Transporttoepassingsproef op zwaartelevel 1 volgens FN 942017-4 en EN 60068-2-6

Magneetventiel voor enkelvoudige aansluiting VUVG

De nieuw ontworpen binnenkant van dit universele ventiel combineert debietsterkte en compacte bouwvorm op uitstekende wijze. Als enkel ventiel én als ventieleiland biedt de hele VUVG-groep precies wat u voor uw eisen nodig hebt.

Productdetails: - Klein universeel ventiel; - Aansluiting via elektrische aansluitplaat (E-box); - Zeer groot debiet ondanks de kleine constructie; - Inline ventielen als afzonderlijke ventielen of aansluitblok inzetbaar
