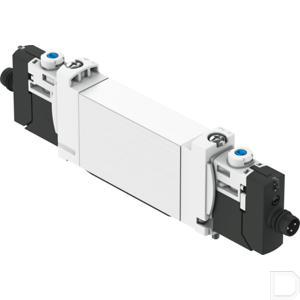

Magneetventiel VUVG-BK14-B52-T-F-1R8L-S

Merk Festo | Artikelnummer: VUVGBK14B52TF1R8LS

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

EAN code 4052568287009

Artikelnummer Festo 8042576

Type Magneetventiel VUVG

Constructieve opbouw Schuifventiel met afdichtingsring

Omgevingstemperatuur -5:50

Bevestigingstype Op aansluitstrip:met doorgangsboring

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:7

Mediumtemperatuur -5:50

Productgewicht 85

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 992897

Ventielfunctie 5/2 bistabiel

Bedieningswijze Elektrisch

Stroomrichting Niet reversibel

Afdichtingsprincipe Zacht

Ontluchtingsfunctie Smoorbaar

Besturingstype Voorgestuurd

Stuurluchttoevoer intern

Pneumatische aansluiting 2 Flens

Elektrische aansluiting 3-polig:M8x1 A-gecodeerd conform EN 61076-2-104:Stekkers

Handbediening Vergrendelend:Schakelend

Goedkeuring c UL us - Recognized (OL)

Normaal nominaal debiet (genormaliseerd volgens DIN 1343) 380

Schakeltijd op 8

Stuurmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Beschermingsklasse IP65

Corrosiebestendigheidsklasse KBK 0 - geen corrosiebelasting

Overlapping Positieve overdekking

Inschakelduur 100%

Pneumatische aansluiting 4 Flens

Materiaal-informatie RoHS conform

Max. schakelfrequentie 2

Spoeleigenschappen 24 V DC: 0,8 W

Toegestane spanningsschommelingen +/- 10 %

LABS-conformiteit VDMA24364-zone III

Signaaltoestandsindicatie LED

Max. positieve testimpuls bij signaal 0 1600

Max. negatieve controle-impuls bij 1 signaal 3000

Trillingsbestendigheid Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6

Schokbestendigheid Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27

Bedrijfsdruk 0.15:0.7

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Ventielgrootte 14

Materiaal behuizing Aluminium kneedlegering

Materiaal afdichtingen HNBR:NBR

Certificaat instantie van afgifte UL MH19482

Magneetventiel voor enkelvoudige aansluiting VUVG

De nieuw ontworpen binnenkant van dit universele ventiel combineert debietsterkte en compacte bouwvorm op uitstekende wijze. Als enkel ventiel én als ventieleiland biedt de hele VUVG-groep precies wat u voor uw eisen nodig hebt.

Productdetails: - Klein universeel ventiel; - Aansluiting via elektrische aansluitplaat (E-box); - Zeer groot debiet ondanks de kleine constructie; - Inline ventielen als afzonderlijke ventielen of aansluitblok inzetbaar
