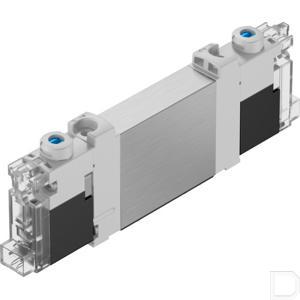

Magneetventiel VUVG-BK10-T32C-AT-F-1H2L-S

Merk Festo | Artikelnummer: VUVGBK10T32CATF1H2LS

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

EAN code 4052568286835

Artikelnummer Festo 8042554

Type Magneetventiel VUVG

Constructieve opbouw Schuifventiel met afdichtingsring

Omgevingstemperatuur -5:50

Bevestigingstype Op aansluitstrip:met doorgangsboring

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:7

Mediumtemperatuur -5:50

Productgewicht 55

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 992904

Ventielfunctie 2x3/2 gesloten monostabiel

Bedieningswijze Elektrisch

Stroomrichting Niet reversibel

Afdichtingsprincipe Zacht

Ontluchtingsfunctie Smoorbaar

Besturingstype Voorgestuurd

Terugstelwijze Pneumatische veer

Stuurluchttoevoer intern

Pneumatische aansluiting 2 Flens

Elektrische aansluiting 2-polig:Aansluitschema H, horizontale aansluiting:Stekkers

Handbediening Vergrendelend:Schakelend

Goedkeuring c UL us - Recognized (OL)

Normaal nominaal debiet (genormaliseerd volgens DIN 1343) 160

Schakeltijd aan 12

Schakeltijd uit 14

Stuurmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Beschermingsklasse IP40

Corrosiebestendigheidsklasse KBK 0 - geen corrosiebelasting

Overlapping Positieve overdekking

Inschakelduur 100%

Pneumatische aansluiting 4 Flens

Materiaal-informatie RoHS conform

Max. schakelfrequentie 2

Spoeleigenschappen 24 V DC: 0,8 W

Toegestane spanningsschommelingen +/- 10 %

LABS-conformiteit VDMA24364-zone III

Signaaltoestandsindicatie LED

Max. positieve testimpuls bij signaal 0 1600

Max. negatieve controle-impuls bij 1 signaal 3000

Trillingsbestendigheid Transportcontrole met scherptegraad 1 conform FN 942017-4 en EN 60068-2-6

Schokbestendigheid Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27

Bedrijfsdruk 0.15:0.7

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Ventielgrootte 10

Materiaal behuizing Aluminium kneedlegering

Materiaal afdichtingen HNBR:NBR

Certificaat instantie van afgifte UL MH19482

Magneetventiel voor enkelvoudige aansluiting VUVG

De nieuw ontworpen binnenkant van dit universele ventiel combineert debietsterkte en compacte bouwvorm op uitstekende wijze. Als enkel ventiel én als ventieleiland biedt de hele VUVG-groep precies wat u voor uw eisen nodig hebt.

Productdetails: - Klein universeel ventiel; - Aansluiting via elektrische aansluitplaat (E-box); - Zeer groot debiet ondanks de kleine constructie; - Inline ventielen als afzonderlijke ventielen of aansluitblok inzetbaar
